型號：FSG-H818CNC/FSG-B818CNC

品牌：臺灣福裕CHevalIER

品名：數控平面磨床 線上動平衡
?



機械介紹

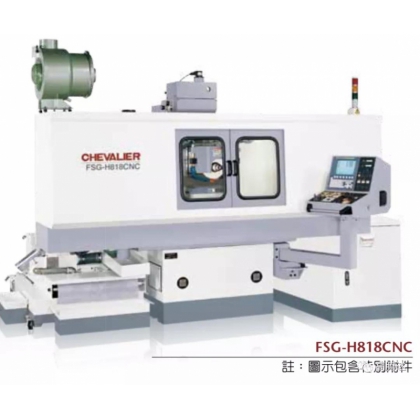

FSG-H818CNC· FSG-B818CNC高效率CNC成型磨床

FSG-H818CNC & FSG-B818CNC本系列為一高精度、高效率、多功能、配備主軸伺服馬達及 CNC控制之成型磨床。集結數十位各部門工程師，針對現在及未來精密工業發展、對于形狀復雜、難研削材料、及高精密、高效率的需求，而設計適合于模具、機械、汽車、航空、電子零件之加工，及自動化之生產。

•

  高精度



為達到高精度0.001mm的實現，本機前后機構采線性軸承軌道，精密級滾珠螺稈配合伺服馬達驅動，能達到高精度的成型研磨。

•

  高效率



集中式操作控制；配合 FANUC 0iM控制器，各種動作皆可由程式輸入。并可同時研磨不同形狀的工作物，由工件擺放開始、以至砂輪修整、粗磨、精磨一次完成。

•

  多功能



平面、溝槽、節距、階梯、輪廓、分度等多功能研磨。能適合各種工件的需求，并且左右可作緩進給研磨，更擴大研磨領域。

•

  防水系統



密閉式防水罩配合強力冷卻系統，能夠有效冷卻工件所產生的高溫，預防燒焦及變形，保持工件的高精密度。

•

  升降前后驅動



升降前后兩軸均采用精密級滾珠螺稈，配合伺服馬達驅動，可發揮高壽命、精度維持之特長，且故障率低。

•

  平穩順暢的工作臺進給（FSG-H818CNC）



工作臺采用油壓驅動，并有兩段速度控制，可作緩進給研磨與快速研磨，能適合各種工作需求。

•

  平穩精確的工作臺進給（FSG-B818CNC）



工作臺采用精密滾珠螺稈，配合伺服馬達驅動，能夠作精確定位及緩進給研磨。

•

  整體性的結構



整體化的鑄件構造，能夠承受重切削，配合特殊的緩進給功能，能夠進行深切緩進研磨。同一工件亦可再作快速研磨，使研磨效率大為提高。



研磨功能





•

  分割研磨



配合立式或臥式分度盤及夾具可研磨各種等分的形狀及切槽

•

  階梯研磨



不等高之平面能一次設定砂輪修整。

•

  側邊斫磨



兩側邊能一次設定砂輪修整補正及研磨

•

  深切緩給研磨



用于成型、溝槽、平面等各種形狀，能提高工作效率。

•

  溝槽研磨



細溝槽研磨可采用深切緩給研磨，用于陶瓷材料有非常好的效果。

•

  沖頭研磨



各類型沖頭使用緩給研磨能高效率加工完成

機械結構

主軸（含散熱裝置）

精密主軸選用六個超精密斜角滾珠軸承支撐，使主軸能承受重負荷研磨。主軸空壓冷卻系統，將溫升降至*，使主軸維持高精度。（空壓機為特別附件）

排水特色

上底座的排水槽，特別設計大容量、大斜度，能夠容納大量的切削液，并且迅速的排放干凈，不會造成積水現象。

防水罩

全密閉式的防水罩，由于采全密封形式，故安全性高、防水效果好，在做強力冷卻時，最能發揮其功能。

操作箱

控制面板上有熒幕顯示，能顯示座標位置及程式執行情形，使操作者知道目前加工狀況是否正確?？刂葡湟嗫梢苿?dòng)到舒適位置，以方便使用者操作。

體成型的底座

特殊造型的底座，采一體成型鑄造，強度高、穩定特佳，提高機臺的使用年限。

升降檢出機構

檢出器機構位于升降滾珠螺稈之上端，配合離合器可直接檢出，提高升降精度減少誤差，并可增加壽命。

升降軌道 （818CNC）

機身與主軸座使用硬化處理及精研磨之滑軌，滑軌間經由耐磨滑片（Turcite-B），為消動介質，經精密的刮花處理，再配合精密級滾珠螺稈傳動，可使砂輪在0.001mm （0.00005"）之微調進給時能夠很精確的到達定位。

潤滑系統（818CNC）

配備的自動潤滑油箱，將潤滑油途至每個機構及軌道，作強制給油潤滑，并設有安全開關，當潤滑油壓未達到設定壓力時，即無法啟動機械，提高了機械的壽命及精度。

左右機構（B818CNC/C1224CNC）

滑板采用雙V軌道及貼 Turcite-B耐磨膠，阻力小、壽命長，配合精密級的滾珠螺稈，更能表現精確、平穩，特別適用于精確定位及深切緩給。

1.主軸座升降導軌

2.主軸座升降滾珠螺桿

3.下底座前后導軌

4.前后滾珠螺桿

5.上底座導軌

6.左右滾珠螺桿

7.自動潤滑油箱

8.流量調整閥

9.注油器
