VIEW Pinnacle 250影像測量?jī)x有著非凡的精度和生產率，優異的MTBF性能，以及在同類型自動測量系統中最低的購置成本。其獨特的可編程多色環形燈(PRL)選項運用紅、綠、藍、白LED照明，可輕松應對最苛刻的應用。最新型的直性運動控制技術造就了運行速度最快、最為可靠的免維護平臺，滿足從無塵室到工廠車間的生產環境中，大容量、高性能的操作。
可選的軟件包增強系統的通用性：

•  CAD 導入(DXF/IGES) 軟件
•  形狀擬合和分析軟件
•  離線編程軟件
•  QC-Calc™ Statistical Process Control (SPC) —實時分析和報告軟件
•  Elements™ CAD To Measure測量軟件

特征：
- 測量范圍：250 x 150 x 100 mm
- 25公斤承載力
- 亞微米的光柵尺分辨率
- X-Y無阻力線性馬達驅動，平臺速度400 mm/秒
- Z軸DC伺服回轉馬達驅動，100 mm/秒
- 誤差映射：在XY平面非線性二維糾錯
- 雙重放大光學系統，固定鏡頭，內部放大1-4倍
- 可編程LED平臺背光及同軸表面光照明
- 可編程多色環形燈(PRL)選項
- TTL激光選項，具有自動聚焦和掃描功能
- SpectraProbeTM 高分辨率彩色傳感器選項
- 先進的圖像處理性能，快速、精確、穩健
- 雙通道，數字式，1.4兆像素的單色相機; 4:1的比例
- 次像素精度： 1/10 - 1/50 pixel
- 獨立的Anthro Cart Operator工作站
- 強大的測量軟件和數據分析工具可供選擇
- 平均無故障工作時間 MTBF ≥ 8,000 小時

應用范圍包括：

半導體/電子
BGA, μBGA, CSP, 倒裝芯片, MCM, bump-on-die
引線框，引線接合，柔性線路板，連接器
SMT元件貼裝
錫膏/環氧數脂膠點
芯片載體和托盒
噴墨打印機墨盒
光纖組件和MEMs

數據存儲
懸置件
滑塊和懸臂組(HGA)
磁盤介質基板

精密注塑和機加工件
模具和刀具
醫療設備
燃料噴射部件
手表組件

A high throughput, high accuracy dimensional metrology system

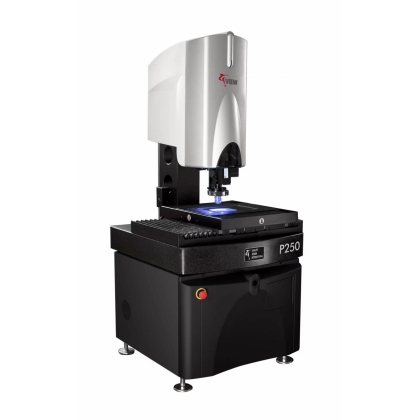

The VIEW Pinnacle 250 delivers unmatched accuracy and throughput, MTBF performance, and the lowest cost of ownership for an automated measuring system of its kind. Its exclusive multi-color Programmable Ring Light (PRL) allows use of red, green, blue, or white LED light to effortlessly image the toughest applications.
State-of-the-art linear motion control technology provides the fastest, most reliable, and maintenance-free platform available for high volume, high capacity operation in production environments ranging from clean rooms to factory floors.
Available optional software packages increase system versatility:
• CAD import (DXF/IGES) Software
• Form fitting and analysis Software
• Off-line Programming Software
• QC-Calc™ Statistical Process Control (SPC) — Real-time analysis and reporting software
• Elements™ CAD To Measure metrology software

Featuring:
- 250 x 150 x 100 mm (10 x 6 x 4 in.) measuring range
- 25 kg (55 lbs) maximum load
- Sub-micron scale resolution
- 400 mmc stage X, Y velocity with frictionless linear motor drives
- DC servo, rotary motor drive on Z axis, 100 mmc
- Stage Error Mapping：Non-linear 2D error corrections in X-Y plane
- Dual magnification, fixed lens optical system with 1x and 4x internal magnifications
- Programmable LED illumination system for stage backlight and coaxial surface light
- Optional Programmable Multi-Color Ring Light (PRL)
- Optional through-the-lens (TTL) laser autofocus and scanning sensor
- SpectraProbeTM high resolution chromatic sensor
- Advanced image processing for high speed, accuracy and robustness
- Dual, digital, 1.4 megapixel monochrome cameras; 4:1 ratio
- Subpixel accuracy of 1/10 to 1/50 pixel
- Standalone Anthro Cart Operator workingstation
- Choice of powerful metrology software and data analysis tools
- MTBF ≥ 8,000 hours
- Optional ESD and Class 1000 clean room compatible
