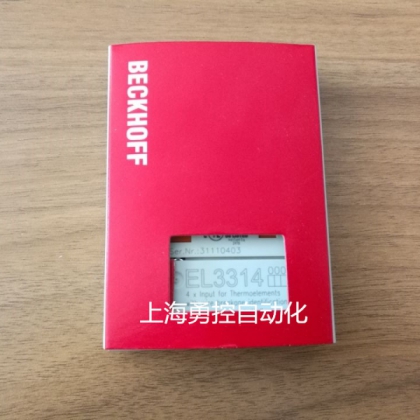

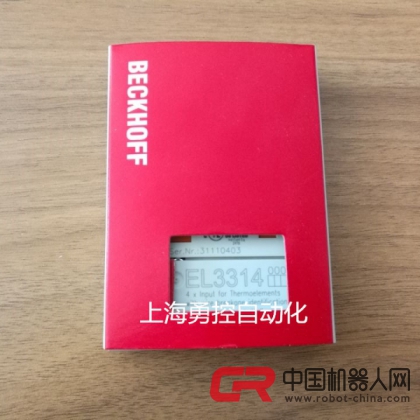

EL3314 | 4-通道熱電偶輸入端子模塊，帶開路識別功能
EL3314 模擬量輸入端子模塊可以直接連接四個熱電偶。EtherCAT 端子模塊電路可采用 2 線制連接技術來連接熱電偶傳感器。整個溫度范圍的線性度由一個微處理器來實現，溫度范圍可以任意選定。故障 LED 指示斷線狀態。冷端補償由總線端子模塊內的內部溫度測量線路來完成。EL3314 也可用于測量 mV 信號。
運行原理
目前有多種用于提供實時能力的以太網方案： 例如，通過較高級的協議層禁止 CSMA/CD 存取過程，并使用時間分片或輪詢技術來取代它。其它方案使用專用交換機，并采用精確的時間控制方式分配以太網報文。盡管這些解決方案能夠比較快和準確地將數據包傳送到所連接的以太網節點，但帶寬的利用率卻很低，特別是對于典型的自動化設備，因?yàn)榧词故菍?duì)于非常小的數據量，也必須要發送一個完整的以太網幀。而且，重新定向到輸出或驅動控制器以及讀取輸入數據所需的時間主要取決于執行方式。通常也需要使用一條子總線，特別是在模塊化 I/O 系統中，這些系統與 Beckhoff K-bus 一樣，通過同步子總線系統加快傳輸速度，盡管如此，這樣的同步還是無法避免通訊總線傳輸?shù)难舆t。
| 技術參數 |
EL3314 |
| 輸入點數 |
4 |
| 電源 |
通過 E-bus 供電 |
| 熱電偶傳感器類型 |
J、K、L、B、E、N、R、S、T、U 型（默認設置：K 型），mV 信號測量 |
| 連接方式 |
2-線制 |
| 溫度范圍 |
取決于每種傳感器的測量范圍 (默認設置：K 型；-100…+1,370 °C) |
| 分辨率 |
每數位 0.1 °C |
| 接線故障指示 |
有 |
| 轉換時間 |
默認設置：~ 250 ms，可配置（65…250 ms，參見技術文檔） |
| 測量誤差 |
< ±0.3 % for 類型 K (滿量程), 更多型號請見技術文檔 |
| 電氣隔離 |
500 Vrms (E-bus/信號電壓) |
| E-bus 電流消耗 |
200 mA |
| 過程映像中的位寬 |
輸入：4 x 16 位數據，4 x 16 位控制/狀態 |
| 組態 |
無地址設置，通過控制器配置 |
| 重量 |
約 60 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/ 可變 |
