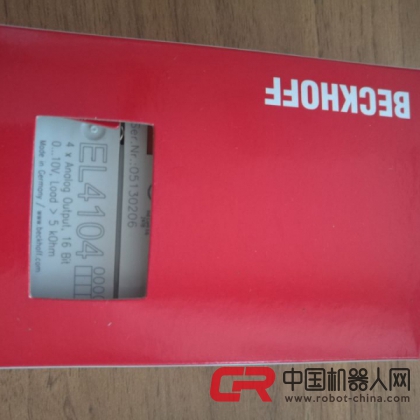

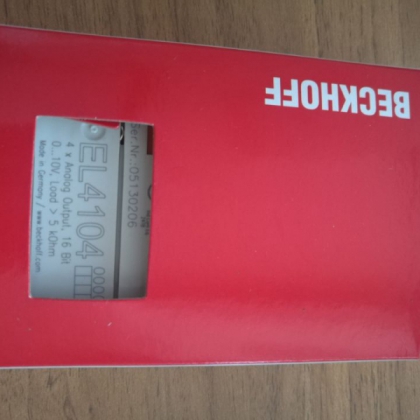

BECKHOFF倍福模塊EL4104是4通道模擬量模塊
EL4004, EL4008, EL4104 | 4-, 8-通道模擬量輸出端子模塊， 0…10 V, 12/16 位
EL4004、EL4008 和 EL4104 模擬量輸出端子模塊用于輸出 0 到 10 V 范圍內的信號。該端子模塊能夠?yàn)樘幚韺犹峁┓直媛蕿?12 位（EL4004/EL4008）或 16 位（EL4104）的電氣隔離信號。EtherCAT 端子模塊的輸出通道具有一個公共的接地電位。EL4004和 EL4104 型端子模塊有 4 個通道。EL4048 型端子模塊則有 8 個通道。輸出端由 24V 電源供電。EtherCAT 端子模塊的信號狀態通過 LED 指示 。
EtherCAT 替代 PCI
隨著 PC 組件小型化的加速發展，工業 PC 的體積主要取決于所需要的插槽數目。高速以太網帶寬以及 EtherCAT 通訊硬件（EtherCAT 從站控制器）數據帶寬的利用，開辟了新的應用可能性： 通常位于工業 PC 中的接口被轉移到 EtherCAT 系統中的智能化接口端子模塊上。除分布式 I/O、軸和控制單元外，現場總線主站、高速串行接口、網關及其它通訊接口等復雜系統可以通過 PC 上的一個以太網端口進行尋址。甚至對無協議變體限制的其它以太網設備也可通過分布式交換機端子模塊進行連接。工業 PC 主機體積越來越小，成本也越來越低，一個以太網接口足以應對所有的通訊任務。
| 技術參數 |
EL4004 | ES4004 |
EL4008 | ES4008 |
EL4104 | ES4104 |
| 輸出點數 |
4 |
8 |
4 |
| 電源 |
24 V DC，通過電源觸點供電 |
24 V DC，通過電源觸點供電 |
通過 E-bus 供電 |
| 信號電壓 |
0…10 V |
| 負載 |
> 5 kΩ (短路保護) |
| 測量誤差 |
< 0.1 % (滿量程) |
< 0.1 % (滿量程) |
±0.1 % (滿量程) |
| 分辨率 |
12 位 |
12 位 |
16 bits |
| 電氣隔離 |
500 Vrms (E-bus/信號電壓) |
| 轉換時間 |
~ 250 µs |
~ 400 µs |
~ 80 µs |
| E-bus 電流消耗 |
180 mA (參見技術文檔) |
| 過程映像中的位寬 |
輸出: 4 x 16 位數據，4 x 16 位控制/狀態 |
輸出: 8 x 16 位數據，8 x 16 位控制/狀態 |
輸出: 4 x 16 位數據，4 x 16 位控制/狀態 |
| 重量 |
約 85 g |
約 85 g |
約 65 g |
| 工作 / 儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能能 |
符合 EN 60068-2-6/EN 60068-2-27/29 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 |
| 防護等級/安裝位置 |
IP 20/可變 |
| 可插拔接線 |
適用于所有 ESxxxx 端子模塊 |
