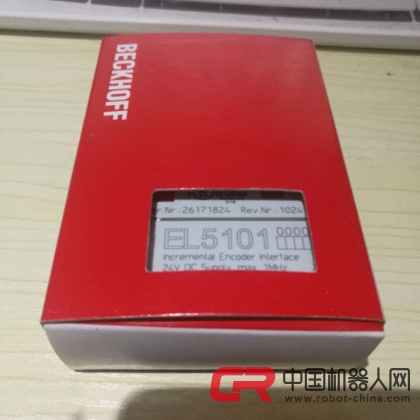

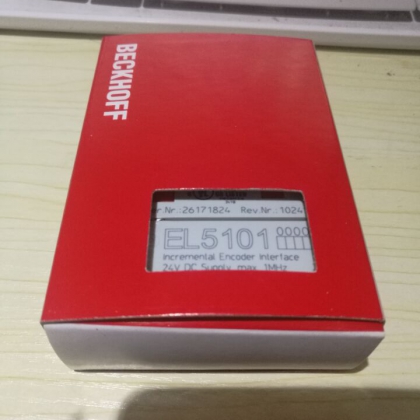

BECKHOFF倍福模塊EL5101編碼器模塊
EL5101 | 增量編碼器接口端子模塊
EtherCAT 端子模塊 EL5101 是一個用于直接連接帶差分輸入（RS485）的增量編碼器的接口。帶有正交解碼器的 16 位計數器與 16 位零脈沖鎖存器一樣均可讀、可設定或使能。帶報警輸出的增量型編碼器可以直接連接狀態輸入接口。間隔測量的分辨率可以是 500 ns。選通電路輸入允許計數器掛起（高電平 = 停止），當鎖存器輸入端有上升沿觸發時，就開始讀取計數器狀態信息。
隨著風能應用的發展，除了在這一領域占據主導地位的歐洲市場，近年來，中國、印度等新興市場 — 包括美國在內 — 也漸漸嶄露頭角，以驚人的速度沖擊風能開發前沿，這也對風力發電機及其自動化程度提出了全新的要求。這些需求具體體現在并網的條件差異和在更加寬泛的氣候條件下運行的需要上。多年前，風力發電機在北極地區或沙漠氣候環境下的應用還未納入研究課題，而現在，在極端氣候條件下的應用已被提升為一項行業標準。
因此，風力發電機制造商在面對不斷變化的市場需求時，為了確保其產品的市場競爭力，必須保持最大的靈活性。目前，Beckhoff 基于 PC 的控制技術和自動化組件在風力發電機組中的應用規模已達到 5MW（包括諸如北部海角（North Cape）等寒冷地區和內蒙等極端氣候地帶），為滿足上述要求做出巨大貢獻。
| 技術參數 |
EL5101 | ES5101 |
| 編碼器接口 |
A, A (非), B, B (非), C,C (非), 差分輸入 (RS485); 狀態輸入 |
| 編碼器工作電壓 |
5 V DC |
| 編碼器輸出電流 |
0.5 A |
| 計數器 |
16 位, 二進制 |
| 極限頻率 |
1 MHz (4 倍頻) |
| 正交解碼器 |
4 倍頻 |
| 零脈沖鎖存器 |
16 位 |
| 指令 |
讀、設置、使能 |
| 分布式時鐘 |
有 |
| 電源電壓 |
24 V DC (?15 %/+20 %) |
| 電源觸點電流消耗 |
0.1 A (不包括編碼器電流) |
| E-bus 電流消耗 |
典型值 150 mA |
| 過程映像中的位寬 |
輸入：狀態 16 位，數值 16 位，鎖存 16 位；輸出：控制 16 位，數值 16 位 |
| 重量 |
約 100 g |
| 工作 / 儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能能 |
符合 EN 60068-2-6/EN 60068-2-27/29 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2 /EN 61000-6-4 |
| 防護等級/安裝位置 |
IP 20/可變 |
| 可插拔接線 |
適用于所有 ESxxxx 端子模塊 |
基于 PC 的控制技術顯著提升系統的連續性和靈活性
Beckhoff 實現開放式自動化系統是以基于 PC 控制技術的原理。這種開放性涉及到軟件和硬件接口，風力發電機制造商可借助這種開放性讓他們的系統能夠適應不斷變化的需求，這些需求包括：初期的方案設計以及將來的低成本系統擴展或改造。
