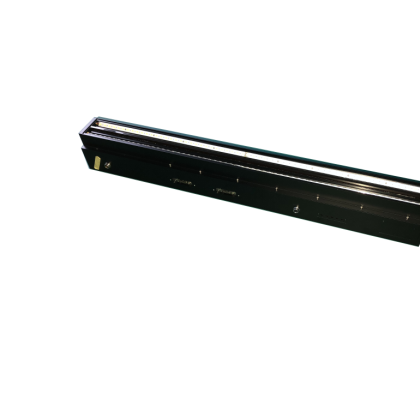

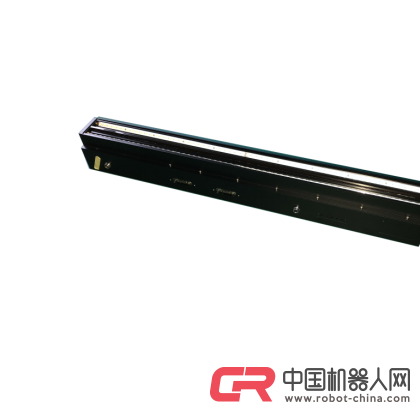

ZKCP658B-1200平場相機是一種線性掃描相機，原理是逐行掃描步進成一幅完整的圖像。相機采用CIS技術，具有幅度寬(最高可達10m)、分辨率高（最高可達1200DPI）、掃描和傳輸速度快的特點。其內部自帶光源，自動校準亮度無需調光。超大幅面可多次掃描，軟件自動拼圖，節省人工。因其特有的寬幅面和高精度等特點，作為工業檢測設備的模塊可實現視覺引導、尺寸測量、外觀檢測、圖像識別等功能。
基本原理：
ZKCP658B-1200平場相機采用CIS光電傳感器，采用一列內置的LED發光二極管照明，直接接觸在原稿表面讀取圖像數據。相比于CCD，采用CIS傳感器的平場相機具有以下優勢：光源亮度好、失真度小、生產成本低、功耗小、體積小、重量輕、故障率低且易于維修，與CCD掃描儀比起來更加抗震，對運輸和使用環境的要求不是非常嚴格。
v l高速圖像采集系統，標準Camera
v l定制型寬幅CIS，極大降低多條CIS拼接的機械設計難度及誤差，專業廠家定制的940mm 有效掃描寬度單根寬幅面CIS 圖像傳感器，有效降低了A4/A3 幅面CIS多條拼接引入的機械設計難度，無需軟件拼接及定期拼接調校。
v 高分辨率，多精度模式灰度掃描，1200DPI最高光學分辨率，兼容600、300DPI精度模式。
v 高工作距離成像，避免硬質掃描對象接觸式掃描可能的機械磨損，相比通用掃描儀類產品1mm 工作距離CIS 模組，相機玻璃表面到工作臺的距離為15±0.5mm（工作距離14.3±0.5mm）。高工作距離適用于需要非接觸式成像的應用場景。
v 封閉式防塵結構設計，優質合金材料機械結構，特殊的氧化工藝、封閉式結構設計，保證了機械結構的強度、寬幅面裝配精度、耐磨性和抗污染能力。
掃描特性參數列表：
|
光學原理 |
CIS技術 |
|
掃描方式 |
自動線掃描 |
|
光學分辯率 |
200dpi 黑白 300dpi 彩色 600dpi 彩色 1200dpi 黑白 |
|
掃描厚度 |
0-10mm可調整 |
|
最大掃描尺寸 |
2000x1150mm |
|
掃描精度 |
±1pixel |
|
掃描速度 |
108μs/line |
|
掃描模式 |
256級灰度（8bit灰度） 黑白（1bit單色） 雙重二維自適應模式 |
|
色域空間 |
sRGB |
|
全數字圖像傳感器技術 |
單個高像素CIS 24bit真彩色圖像捕捉 8bit灰度圖像捕捉 |
|
光源（CIS內置） |
超長壽命LED光源系統 |
|
光學鏡頭（CIS內置） |
固態纖維光學柱狀鏡頭，實現精度1:1無變形成像 |
|
接口 |
USB3.0 Camera 以太網 |
|
電源 |
200-230VAC，±10%，50/60Hz |
|
維護系統 |
白平衡校準及鏡頭校準 |
|
內置硬件處理系統 |
ADL＋誤差擴散網板,內置二維銳化、柔化和斑點過濾,色彩特征提取 |
|
系統軟件 |
專業任務式掃描軟件：一次掃描可任意調節參數并可任意轉換彩色、灰度或黑白，支持多種圖像格式，批量自動掃描模式，區域掃描模式 |
|
操作系統 |
Windows 2000 Professional、Windows XP Home Edition / Professional、Windows Vista、Windows 7 |
|
|
|
|
|
|
|
|
