小型加工中心 五軸數控機床
我經常去參觀一些大學或一些職業學校，看到一個車間里的大型工業用加工中心完全不用。為什么會這樣？
這是個典型錯誤的選購數控機床教學器材的例子。數控機床的使用是一個重要的操作工具，我指的是教學生做的部件和零件程序。
諸如工程、平面設計、工業設計、建筑和木工類課程都需要教學生如何操作數控設備。然而，大型工業機器是令生畏的、不安全的和難以使用的。因此他們沒有使用。
相反，教育工作者應該考慮選用小型數控機床進行數控培訓教學。當你看不同的系統時有一些事情需要考慮。
小型加工中心教學優點
一個很大的誤解是，大部份從事數控教育工作者認為需要大型工業數控機床才能進行數控教學。其實不以為然，通常情況下，小數控機床將滿足您所有的教學需求。
小型數控機床通常比大工業數控機便宜。它們是用來切割零件的塑料或有色金屬、PVC、木材、塑料或臘；小型數控機床的一大好處就是比大型工業數控機床學作使用安全、點地小、購買成本低。一個普通教室可容納20-30個學生同時上機操作，每個學生或兩個學生共用一臺機器，保存學生有更多的上機操作實訓時間。

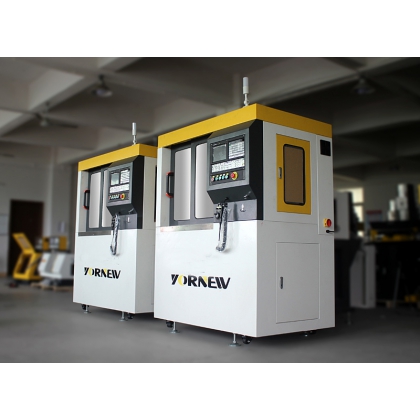

型號: VMC300
名稱: 小型五軸加工中心
適合小零件加工、科研單位五軸零件加工，高校、職業五軸數控教學等。
■ 緊湊設計，占地面積小，空間利用率高.
■ 5軸聯動，配置YORNEW M5五軸聯動數控系統，適用國際通用程序.
■ 10工位快速換刀系統，使用氣壓0.6 Mpa.
■ 模塊化設計，易于維護，可靠、耐用、高性價比.
■ 兼容國際標準G代碼和多種CAM軟件（MasterCAM，UG等）.
■ 應用于高?？蒲袉挝唬菏装?、樣品，小批量產品加工.
|
技術參數
|
| 重復定位精度 |
0.02mm |
| XYZAC軸行程 |
X軸行程：300mm
Y軸行程：175mm
Z軸行程：270mm
A軸行程：+30-120度
C軸行程：360度
|
| 刀庫 |
自動旋轉式8工位 |
| 軸聯動性 |
5軸聯動 |
| 數控系統 |
YORNEW M5五軸數控系統 |
| 最快移動速度 |
10000mm/min |
| 最快切削進給 |
1-4000mm/min |
| 電子手脈 |
5軸三檔可調 |
| 主軸端部至工作臺面距離 |
320mm |
| 工作臺面距地面高度 |
780mm |
| 工作臺 T 型槽尺寸/數量 |
12mm/3個 |
| 主軸轉速 |
100-24000 轉/分鐘 |
| 主軸電機功率 |
1.5 KW |
| 系統分辨率 |
0.001mm |
| 指令編程格式 |
全面兼容國際標準G代碼和多種CAM軟件（MasterCAM，UG等） |
| 使用氣壓 |
0.6Mpa |
| 工件冷卻方式 |
水冷循環 |
| 使用電源 |
AC220V/50H |
| 外形尺寸 |
1360×990×1800mm |
| 重量 |
450kg
|
