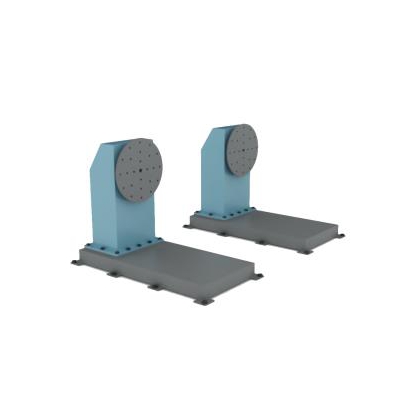

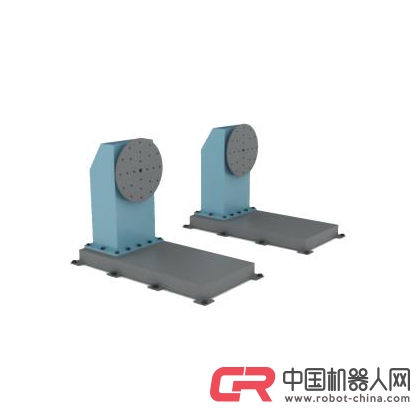

單軸懸掛變位機又叫主軸箱式變位機；是單工位單軸變位機的一種。是最基礎的變位機之一。

單軸懸掛變位機主要由轉臺座和工作盤組成，采用伺服電機驅動以及RV精密減速機傳動組成。主體結構采用板材焊接制作而成。工作盤表面加工有安裝定位工裝的標準螺紋孔，并進行發黑防銹處理。采用黃銅作為導電機構，起到良好導電效果。配備快速接頭連接電器機構，方便現場安裝及管理。

采用交流伺服電機配合RV精密減速機作為動力機構，可以確?；剞D(zhuǎn)穩定性，定位的精準性，使用耐久性，以及降低故障率。

適用于旋轉工作變位，對較管型工件進行滾動旋轉變化角度，得到理想的加工位置和焊接速度。

通過加裝尾架機構以及變位框架，可組成翻轉變位機可以承載更重工件以及更大工件，以滿足產品生產需要。既可以單獨使用，又可以單獨組成為多工位工作站使用，使上下料以及加工過程同時進行，從而提高工作效率。

項目/型號	DDX-2	DDX-5	DDX-8	DDX-10	DDX-16
額定負載	200kg	500kg	800kg	1000kg	1600kg
變位回轉盤	R360mm	R400mm	R500mm	R600mm	R700mm
回轉角度	±360°	±360°	±360°	±360°	±360°
第額定翻轉速	70°/S	70°/S	50°/S	50°/S	50°/S
重復定位精度	±0.1mm	±0.1mm	±0.1mm	±0.1mm	±0.1mm
軸心高度	700mm	750mm	870mm	990mm	1050mm
最大轉動高度	880mm	950mm	1120mm	1290mm	1400mm
供電等級	三相200V ±10% 50HZ	三相200V ±10% 50HZ	三相200V ±10% 50HZ	三相200V ±10% 50HZ	三相200V ±10% 50HZ
絕緣等級	H	H	H	H	H
變位機外形尺寸	1090×630×880 (L×B×Hmm)	1150×670×970 (L×B×Hmm)	1350×730×1120 (L×B×Hmm)	1650×850×1290 (L×B×Hmm)	1950×1000×1400 (L×B×Hmm)
