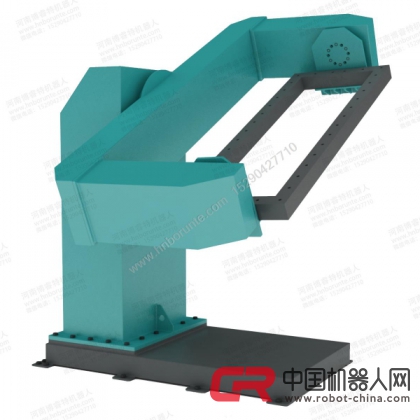

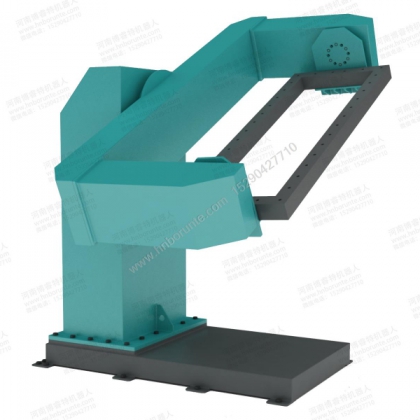

雙軸立式變位機又叫立式翻轉變位機；是單工位雙軸變位機的一種。是比較常用的變位機之一。

雙軸立式變位機主要由主座尾座和第一軸座以及變位框組成，采用伺服電機驅動以及RV精密減速機傳動組成。主體結構采用板材焊接制作而成。變位框表面加工有安裝定位工裝的標準螺紋孔，方便客戶安裝固定及定位工裝。采用黃銅作為導電機構，可以起到良好的導電效果。配備快速接頭連接電器機構，方便現場安裝及管理。

運行機構采用交流伺服電機配合RV精密減速機作為動力機構，可以確?；剞D(zhuǎn)穩定性，定位的精準性，使用耐久性，以及降低故障率。

適用于旋轉同時翻轉工件的變位工作，針對復雜工件進行全方位旋轉變化角度；雙軸變位機聯動機器人系統可以對復雜焊縫，始終保持最佳焊接角度，以及連續勻速焊接，達到最佳焊接質量以及焊接效率，從而提高產品質量和生產效率。

項目/型號	DSF-2	DSF-5	DSF-8	DSF-10
額定負載	200kg	500kg	800kg	1000kg
變位回轉直徑	R750mm	R750mm	R800mm	R950mm
換位回轉直徑	R1770mm	R2070mm	R2490mm	R2990mm
第一軸回轉角度	±180°	±180°	±180°	±180°
第二軸翻轉角度	±360°	±360°	±360°	±360°
第一軸轉速	50°/S	30°/S	15°/S	15°/S
第二軸轉速	70°/S	70°/S	50°/S	50°/S
重復定位精度	±0.1mm	±0.1mm	±0.1mm	±0.1mm
最大轉動高度	2030mm	2360mm	2730mm	3360mm
變位框外形尺寸	1200×400×70 (L×B×Hmm)	1600×600×90 (L×B×Hmm)	2000×700×90 (L×B×Hmm)	2400×800×110 (L×B×Hmm)
變位機外形尺寸	1550×1770×1540 (L×B×Hmm)	1700×2130×1620 (L×B×Hmm)	1850×2450×1790 (L×B×Hmm)	2075×2910×2190 (L×B×Hmm)
