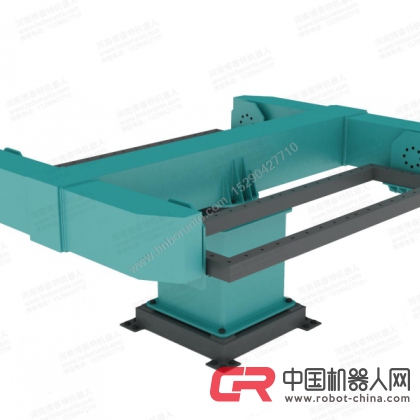

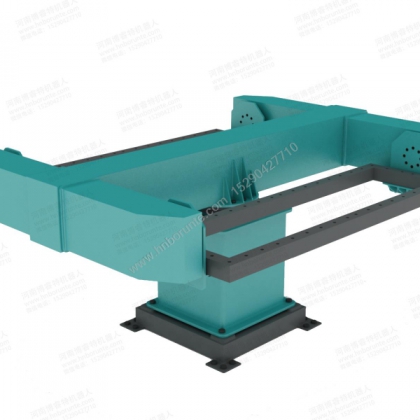

三軸水平變位機又叫三軸水平翻轉變位機；是雙工位三軸變位機的一種。是最常用的雙工位變位機。

三軸水平變位機主要由轉臺座和雙工位結構以及變位框組成，采用伺服電機驅動以及RV精密減速機傳動組成。主體結構采用板材焊接制作而成。變位框表面加工有安裝定位工裝的標準螺紋孔，方便客戶安裝固定定位工裝。采用黃銅作為導電機構，可以起到良好的導電效果。配備快速接頭連接電器機構，方便現場安裝及管理。

運行機構采用交流伺服電機配合RV精密減速機作為動力組成，可以確保回轉穩定性，定位的精準性，使用耐久性，以及降低故障率。

對工件進行翻轉和旋轉變化角度，使機器對工件全方位覆蓋，得到最佳焊接角度，從而達到最佳產品質量。

工位變化采用水平方式進行換位，同時具備工件聯動翻轉變位效果，使上下料以及加工過程同時進行，從而提高工作效率。

項目/型號	STP-2	STP-5	STP-8	STP-10
額定負載	200kg	500kg	800kg	1000kg
變位回轉直徑	R750mm	R750mm	R800mm	R950mm
換位翻轉直徑	R2500mm	R2700mm	R3200mm	R3900mm
第一軸角度	±180°	±180°	±180°	±180°
工作軸角度	±360°	±360°	±360°	±360°
第一軸轉速	50°/S	30°/S	15°/S	15°/S
工作軸轉速	70°/S	70°/S	50°/S	50°/S
供電等級	三相200V ±10% 50HZ	三相200V ±10% 50HZ	三相200V ±10% 50HZ	三相200V ±10% 50HZ
變位框外形尺寸	1200×400×70 (L×B×Hmm)	1600×600×90 (L×B×Hmm)	2000×700×90 (L×B×Hmm)	2600×800×110 (L×B×Hmm)
變位機外形尺寸	1790×1860×1360 (L×B×Hmm)	2190×1860×1320 (L×B×Hmm)	2710×2020×1520 (L×B×Hmm)	3240×2320×1770 (L×B×Hmm)
