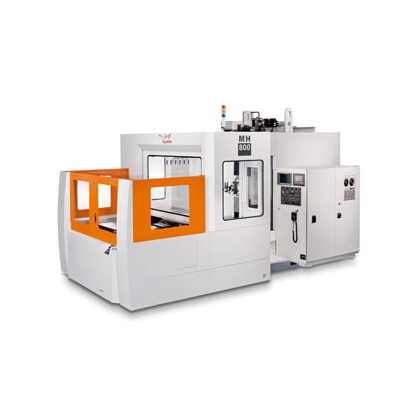

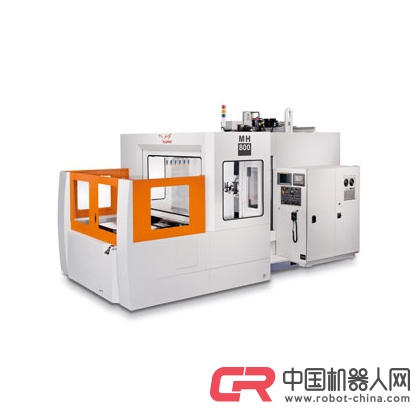

| 工作臺 |
|
| 尺寸 (mm) |
800 × 800 |
| 螺栓孔 |
48-M16×P100 |
| 最大荷重 (kgf) |
1200 |
| 分度盤重複精度 |
±4" |
| B-軸最小分割角度 x 最高轉速 (rpm) |
1° x 25 (0.001° x 16.7) |
| 梭臺數量 |
2 |
| 最大工件 (Dia. x H, mm) |
Ø 1140 x 970 |
| |
| 自動交換工作臺 |
| 托板數量 |
2 (6) |
| 交換方式 |
迴轉臂(油壓) |
| 交換時間 (秒) |
28 |
| |
| 行程 |
| X/Y/Z軸行程 (mm) |
1,000 / 800 / 750 |
| 主軸鼻端到工作臺中心距離 (mm) |
200-950 |
| 主軸中心到工作臺面距離 (mm) |
50-850 |
| |
| 主軸 |
| 主軸錐度 |
BT50 |
| 主軸軸承內徑 (mm) |
Ø 100 |
| 主軸轉速 (rpm) |
6,000 (三段齒輪) |
| |
| 進給率 |
| X/Y/Z軸切削進給率 (mm/min) |
1-5,000 |
| X/Y/Z軸快速進給率 (m/min) |
20 / 20 / 20 |
| |
| 儲刀倉 |
| 容量 (支) (pcs) |
60 (80) |
| 選刀方式 |
最短路徑 |
| 無鄰近刀具最大直徑 (mm) |
Ø 230 |
| 最大刀具長度 (mm) |
450 |
| 最大刀具直徑 (mm) |
Ø 130 |
| 最大刀具重量 (kg) |
20 |
| 刀具型式 |
BT50 (CT50, SK50) |
| 換刀時間(刀對刀) |
8 |
| |
| 驅動馬達 |
| 主軸馬達 (kW) |
α15i 15 / 18.5 |
| X/Y/Z/B軸伺服馬達 (kW) |
α30 / α30 / α30 / α8 7 / 7 / 7 / 1.6 |
| 自動交換工作臺 (kW) |
油壓 |
| 主軸潤滑系統 (kW) |
0.37 |
| 自動潤滑馬達 (W) |
12 |
| 液壓油馬達 (kW) |
5.5 |
| 切削液馬達 (kW) |
0.75+1.5 |
| 鐵屑輸送機馬達 (W) |
200 |
| ATC刀庫馬達 (kW) |
2.2 |
| 換刀臂馬達 (kW) |
油壓式 |
| |
| 精度 ISO230-2 (97) |
| 定位/重複 (μ) |
±4 / ±3 |
| |
| 其它 |
| 電源 |
220V / 40KVA |
| 包裝尺寸 (寬 x 深 x 高) (cm) |
647x334x353 + 364x229x163 |
| 淨重 (含鐵屑輸送機,變壓器) (kg) |
15300+3500 |
| 總重 (含鐵屑輸送機,變壓器) (kg) |
17500+3950 |
| |
