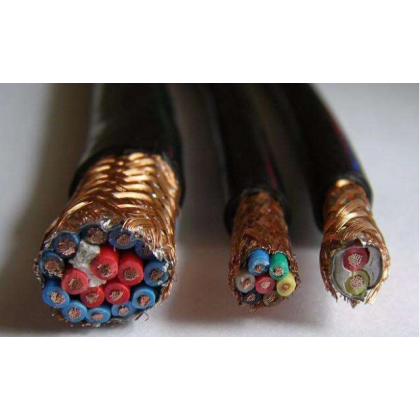

銅芯聚氯乙烯絕緣控制電纜 QQ2726024066 電話13626190989
1 本聚氯乙烯絕緣和聚氯乙烯護套控制電纜。適用于交流額定電壓450、750及以下控制、監控回路及保護線路等場合使用
2 使用特性
2.1 額定電壓為Uo /U 450/750V
2.2 電纜導體的長期允許工作溫度為70℃
2.3 電纜的敷設溫度應不低于0℃。
推薦的允許彎曲半徑；
無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
表1
|
型號 |
名稱 |
主要使用范圍 |
|
KVV |
銅芯聚乙烯絕緣聚氯乙烯護套控制電纜 |
敷設在室內、電纜溝、管道固定場合 |
|
KVVP |
銅芯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
|
KVV22 |
銅芯聚乙烯絕緣聚氧乙烯護套鋼帶鎧裝控制電纜 |
敷設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合 |
|
KVVR |
銅芯聚乙烯絕緣聚氧乙烯護套控制軟電纜 |
敷設在室內移動要求柔軟等場合 |
|
KVVRP |
銅芯聚乙烯絕緣聚氧乙烯護套編織屏蔽控制軟電纜 |
敷設在室內移動要求柔軟、屏蔽等場合 |
|
型號 |
額定電壓V |
導體標截mm2 |
|||||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
||
|
芯數 |
|||||||||
|
KVV KVVP |
450/750 |
-- |
2~61 |
2~14 |
2~10 |
||||
|
KVVP2 |
-- |
4~61 |
4~14 |
4~10 |
|||||
|
KVV22 |
-- |
7~61 |
4~61 |
4~14 |
4~10 |
||||
|
KVV32 |
-- |
19~61 |
7~61 |
4~14 |
4~10 |
||||
|
KVVR |
4~61 |
-- |
-- |
||||||
|
KVVRP |
4~61 |
4~48 |
-- |
-- |
|||||
銅芯聚氯乙烯絕緣控制電纜
應用標準：GB9330
電纜結構：
導體：無氧裸銅絲。
絕緣：聚氯乙烯絕緣。
顏色：黑色數字白色號碼編號，3芯以上帶有黃綠接地線（可選）
內襯層：無紡布包裹緩沖。
護套：聚氯乙烯護套，黑色（RAL9005）或灰色（RAL7001）
詳細參數：
使用溫度范圍：移動安裝：-10℃----+70℃ 固定安裝：-30℃----+70℃
額定電壓：450/750V
測試電壓：3000V
|
|
|
|
|
|
|
|
