●結構與特征

NB滾珠花鍵由帶有轉送槽的花鍵軸和外筒構成。

花鍵外筒內部裝入保持器、側環和鋼球等，

采用了可順暢滑動的設計和制作。

負載容量較大、壽命較長

由于軌道面研磨加工為接近鋼球直徑的R形狀，提高了鋼球的接觸面積，提高了負載容量、延長了壽命。

豐富的類型

NB花鍵軸的軸徑尺寸為4~100，外筒形狀分為圓柱型、法蘭型、滑塊型，還可根據不同型號制作不銹鋼型，可根據用途選擇適當?shù)念?lèi)型。

可實現高速運動·高速旋轉

外筒小型緊湊，平衡性良好，在高速運轉或高速旋轉時也可充分發揮其性能。

可實現高精度的扭矩傳遞

軸和外筒的轉送槽與鋼球構成恰當?shù)慕佑|角，可以傳達較大的扭矩。另外，通過施加予壓，消除

旋轉方向的間隙，從而提高了剛性，可實現正確的旋轉定位。

輕量●小型化

SSP-AM 型和以往的SSP型相比，花鍵外筒變得更小。節省更多空間，多頭并列使用，特別適用于微型電子芯片的制造安裝等機械設備。另外還可選擇耐腐蝕的不銹鋼材質。

和以往軸徑Φ4的產品比較花鍵外筒的外徑縮小20%，全長縮小25%.

圖B-1 NB滾珠花鍵的基本結構

●類型

花鍵外筒的類型：NB滾珠花鍵有各種外筒類型，可結合用途進行選擇。所有外筒的密封都采用了標準配置。

花鍵軸的類型：NB滾珠花鍵可以根據用途選擇研磨軸或經濟型軸。

花鍵S：花鍵S是將使用頻度較高的加工規格標準化、符號化的滾珠花鍵。訂購時不需要圖紙，適用于快速交貨。

●精度

研磨加工的NB滾珠花鍵精度的測量方法如圖所示，分為高級和精密級（P）。

經濟型花鍵軸請咨詢NB。

圖B-2　精度

備注 : 支持部是指安裝軸承等， 或用來支持花鍵軸的部分。

零部件安裝部是指安裝齒輪等其他機械要素的部分。

花鍵軸的槽扭曲公差（最大）

槽扭曲公差是相對于花鍵部有效長度之內任意選取的100mm表示的。

表B-3   花鍵軸的槽扭曲公差（最大）

* SSP13A,16A 制作最大長度 : 1500mm
※ 長度超過 2,000mm 時請咨詢 NB。

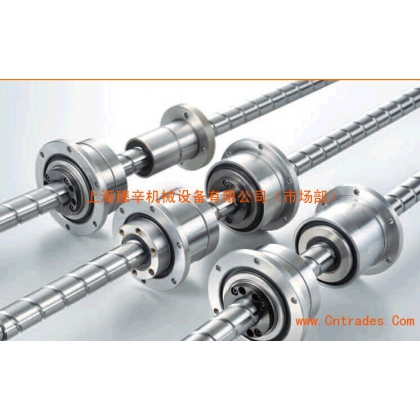

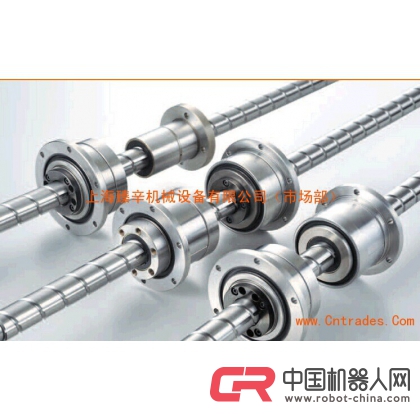

SPB-KP形

※最高轉速目標值是在使用潤滑脂潤滑時。
