>>輸　　入：輸入電位器或電阻信號：0-50Ω/0-100Ω/0-200Ω/

0-500Ω/0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ
>>輸出信號：輸出標準電壓信號：0-5V/0-10V/1-5V/0-±5V/0-±10V

或輸出標準電流信號：0-10mA/0-20mA/4-20mA
>>輔助電源：5V、9V、12V、15V或24V直流單電源供電
>>工業級溫度范圍: - 45 ~ + 85 ℃
>>精度等級：0.1級
>>隔離耐壓：2500VDC(1mA,60S)，

輸入1/輸入2/輸出1/輸出2/電源 五隔離
>>安裝方式：DIN35導軌安裝
>>外形尺寸：79x69.5x25mm

典型應用:

>>位移測量，角度測量

>>電位計，電子尺信號的隔離變送

>>電阻阻值的測量變送

概述:

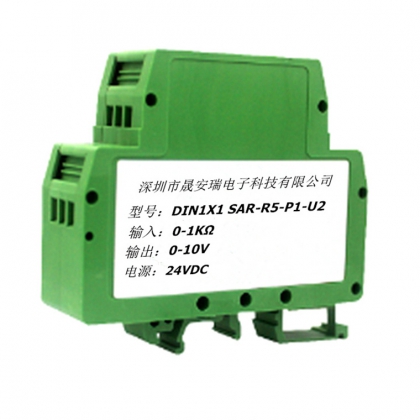

    晟安瑞科技研發的電子尺信號變送器產品主要用于0-5K，0-10K等位移或角度傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于信號的隔離與變送。該變送器輸入采用恒壓驅動，適用于3線傳感器。如果是2線傳感器，也可以按要求定制成恒流驅動方式。輸入1、輸入2、輸出1、輸出2和輔助電源之間完全隔離（五隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
    該系列電子尺信號隔離放大器使用非常方便，僅需接好線，即可實現位移信號的隔離變送。

產品選型:

DIN2X2-SAR-R□-P□-U□I□

注：默認是3線電位器輸入，2線電阻輸入訂貨時請備注說明。

選型舉例1： 輸入1：0-5KΩ，輸入2：0-5KΩ    供電電壓：24V   輸出1：4-20mA，輸出2：4-20mA
型號： DIN2X2-SAR-R7-P1-I4

選型舉例2： 輸入1：0-10KΩ，輸入2：0-10KΩ    供電電壓：12V   輸出1：0-5V，輸出2：0-5V
型號： DIN2X2-SAR-R8-P2-U1

通用參數：

精   度  ------- 0.1%

輸   入  ------- 電子尺、電位計、位移傳感器、角度傳感器、電位器、電阻等

輸   出  ------- 標準的電壓或電流信號。也可由用戶自定義。

響應時間 ------- < 10mS

輔助電源 ------- DC5V、9V、12V、15V、24V

功    率 ------- < 1W

溫度漂移 ------- 50ppm/℃（典型值）

負載能力 ------- 電壓輸出：≥ 2 kΩ

電流輸出：≤ 450Ω

隔    離 ------- 輸入1/輸入2/輸出1/輸出2/電源 五隔離

隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA

耐沖擊電壓------- 3KV， 1.2/50us(峰值)

工作溫度 ------- -40 ~ +85℃

存儲溫度 ------- -40 ~ +85℃

工作濕度 ------- 10 ~ 90% (無凝露)

存儲濕度 ------- 10 ~ 95% (無凝露)

產品接線圖：

引腳定義：
