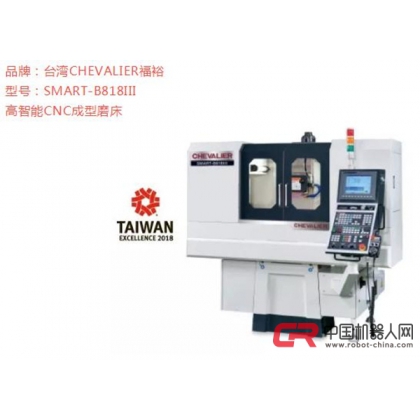

SMART-B818III 高智能CNC成型磨床

*化高精度研磨加工，搭配易學及易操作的對話式控制-

配備*升級版SMART-III數控系統之福裕高智能CNC成型磨床可滿足您絕大部分的研磨工作需求。



SMART-II數控系統是福裕公司累積三十幾年磨床制造及應用經驗，所研發出來更人性化的控制系統，易學、易操作及維修簡易等特性，使得本系列產品能提供更有效率的研磨解決方案，搭配您的需要本

公司也提供各種特別附件、夾治具及自動化之配置。

SMART系列磨床已廣泛應用于， 汽機車業，刀具業，模具業，氣液壓零組件業，電子業，半導體業，醫療，航太業，機械及其霧配件業及一般加工業等。

機臺規格表：

容量能力

*研磨長度-左右向 460mm

*研磨寬度-前后向 200mm

工作臺至主軸中心距離 445mm

容許加工負載 210 kg



工作臺

工作臺尺寸 200 x 460mm

T形槽(尺寸x數量) 12mm x 1

工作臺至地面距離 1,062mm

工作臺速度 “0.1~ 25m/min

(0.33~82fpm)”

工作臺左右行程 510mm



橫向移動(Z)

*移動行程 220mm

移動速度 0-3m/min (0~ 10fpm)

最小輸入單位 0.001mm



輪頭垂直移重(Y)

*移動行程 345mm

移動速度 0~3m/min (0~ 10fpm)

最小輸入單位 0.001mm



主軸

主軸轉速 1,000~7 ,000rpm



砂輪

外徑x寬度x孔徑 203x 12.7 x 31.75mm

馬達

主軸馬達 3kW (4HP)

|軸向馬達(X\Y、Z) (Y/Z) 1kW (1 .3HP)

潤滑油馬達 25W

油壓馬達 0.75kW (1HP)



電源

額定電力需求 11kVA

空壓需求 4Kg2/cm (57psi)



儲槽容量

油壓箱容量 90L

潤滑油容量 20L



機械尺寸

機械高度(高) 2,100mm

占地面積(寬x長) 2,092 X 2,055mm

機械重量 1550 kg



精度

定位精度 0.004mm

重覆精度 0.003mm

精度檢驗方式 ISO 1986- 1



占地面積

(寬x長x高) 2 ,055 X 2,092 X 2,100mm



對話式SMART PC based控制器

工作臺尺寸:可達600mm (W x 2000mm (L)

滾珠螺捍及伺服馬達驅動: 3軸

主軸馬達:可達18kW (25 HP)



SMART-III控制器系統

微軟Win CE6.0平臺，10.4” LCD熒幕。

支援USB，熒幕畫面可擷取存檔，方便紀錄和售服。

內建平面/溝槽/輪廓等圖形對話研磨和砂輪修整程式。

研磨程式中可搭配各種砂輪自動修整和自動補正模式。

可以和FANUC控制器程式相容。

可用MPG手輪作研磨路徑模擬。

快速砂輪修整功能。

砂輪管理功能。

研磨排程Tasklink)功能:可將幾個圖形對話程式串接使用。.機臺自動節約用電功能。



SMART-III操作面板

操作面板重新設計，除了外觀更加精致外，按鍵的位置也加入分區的概念，并且考慮到人體工學，讓操作者在使用上更加輕松。

為了可以讓操作者可以更容易掌握機臺狀態，在一些按鍵上加上特別的燈號顯示，如手輪模擬、單節執行等。另外在速度的旋鈕上{bfb}的位置也加上燈號，讓使用者可以明確的掌握速度。

在材質上也更加耐用，采用高級壓克力，防水防油耐臟污，在字體上使用雷射刻印，不會因?yàn)殚L(zhǎng)期使用而消失。



手輪模擬功能

以電子手輪控制自動加工速度，手輪轉動愈快，程式執行速度越快，停止手輪的轉動機臺動作也會跟著停止，亦可以正反轉手輪在細部進行反覆的確認

不需單節操作

不用程式快動

降低程式測試撞車之可能

大幅降低工件設定時間



支援USB

新一代的SMART控制器支援USB裝置，增加方便性與穩定性。并且可以熱插拔，不用再重新開機



SMART-III系列控制器

人性化介面設計

SMART-III整體采使用者經驗導向設計，畫面設計風格盡量減少文字，改以全圖示表示，圖片的設計也更具立體感，更貼近實際加工工件。



輪廓路徑編輯畫面

SMART-III在路徑編輯的操作性也有很大的改善，新路徑編輯器可直接在表格上移動輸入框，到想要的地方輸入資料，就像是在Excel輸入資料一樣，要修改也是直接在輸入欄修改即可，另外還新增了刪除列，全部刪除，復原，取消復原等功能，讓使用者執行輪廓路徑編輯更加得心應手。



快速修整砂輪

般的修整方式是沿著相同的路徑，依照每次進刀量進刀，這種方式會花費非常多的時間在空跑上，因此修整新砂輪會花很多的時間。

SMART-II針對這個缺點修改修整的方式，只針對需要去除的部份進行修整7先粗略的將大部份的材料去除，**再沿著輪廓將所需的圖形修整出來，如此一來時間將會節省很多。



自動補正功能

當砂輪修整后: ，SMART-III會自動補正砂輪修整的直徑，然后再開始下一個研磨之工序。



自動研磨模式

幾乎**平面與成型工件均能研磨之多功能磨床。

4種自動修整模式

圖形對話輸入自動砂輪修整程式，可配合4種砂輪修整模式及自動補正功能。



研磨排程(Tasklink)

SMART-III特別設計了研磨排程(Tasklink)功能可以一次串接多個研磨修整工序，讓使用者可以一次完成復雜的加工，不會浪費**時間，大大提異生產效率。



機臺特性：

主軸機構

主軸采用4個P4級超級精密斜角滾珠軸承并搭配V3級主軸馬達及變頻器。



升降機構

主軸座與機身之活動面采用超寬硬軌，并有配重裝置大大提升研磨剛性及上下進刀準確。

緩進給功能

左右方向速度控制旋鈕，調整工作臺左右移動速度。(H型標準)

雙V工作臺與鞍座

滑板與鞍座軌道采用雙V超寬軌道并貼耐磨滑片(TURCITE-B)施以精密產花，精度佳并具備*的導弓|性及側面研磨能力 。

SMART-H型磨床采用精密油壓缸驅動，并以精密檢出器作工作臺的行程控制 。

SMART-B型磨床采用C2級滾珠螺桿驅動， 并以程式控制工作臺滑動行程及速度。

底座與鞍座

特殊T型底座設計，采一體成型鑄造，強度高穩定性佳，并提高機臺的使用年限

底座與鞍座軌道采用雙V超寬軌道并貼耐磨滑片TURCITE-B) 且施以精密產花精度持久穩定性更佳

應用實例：

標準附件

1.砂輪平衡棒

2.砂輪拆卸鎖緊工具

3.孔塞

4.砂輪

SMART-818

203x 12.7 x 031.75mm

5.工具箱

(鎖緊螺帽/拔取螺帽/調衡軸/油漆罐)6.腳墊

7.水平調整螺絲組

8.砂輪轂

SMART-818

夾持寬度6.3~19mm

9.防水罩

10.六角扳手組

11.熱交換器

12.油溫冷卻機

(僅SMART-H2440/2460/2480 I適用)配合CNC精密研磨，減少熱變形 ，配有風扇式油溫冷卻裝置，能確實控制油溫在一定范圍 ， 使其能長時間運轉，不影響研磨精度。

13.主軸馬達變頻裝置
