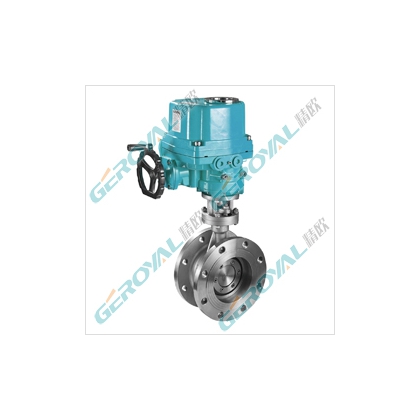

電動防爆蝶閥 產品概述
本公司的電動防爆蝶閥是由三偏心蝶閥和引進型電動執行器組成。電動防爆蝶閥的結構形式有：三偏心結構和單偏心結構，密封形式有：金屬密封和軟密封結構。電動防爆蝶閥接形式分為法蘭式和對夾式兩種。在溫度低于150度以內可選用四氟密封蝶閥，高溫工況可選用三偏心硬密封閥體。防爆型電動調節蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。電動防爆蝶閥在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
 |
|
|
| 電動防爆蝶閥 (四氟密封) |
電動防爆蝶閥 (對夾硬密封) |
電動防爆蝶閥 (橡膠密封) |
電動防爆蝶閥 產品特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
電動防爆蝶閥 主要設計標準
| 設計標準 |
GB/T2238-1989 |
| 法蘭連接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 結構長度 |
GB/T12221-1989 |
| 壓力試驗 |
GB/T13927-2000；JB/T9092-1999 |
電動防爆蝶閥 執行器技術參數
| 執行器類別 |
引進型3610R系列執行器參數 |
引進型BV-TORK系列執行器參數 |
| 電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
| 輸出力矩 |
50N·M～1500N·M |
50N·M～3000N·M |
| 動作范圍 |
0～90° |
0～90°、0°～270°可選 |
| 控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
| 動作時間 |
10秒/15秒/30秒 |
18S～112S |
| 保護裝置 |
過載保護 |
內置過熱保護、過載保護 |
| 環境溫度 |
-30°～60° |
-20℃～+70℃ |
| 手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
| 機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
| 防護等級 |
IP55 |
IP65、IP67、可定制IP68 |
| 防爆等級 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 |
比例控制單元 |
電位計、比例控制單元 |
| 驅動電機 |
AC可逆電機 |
鼠籠式異步電機 |
| 進線接口 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4” |
| 殼體材料 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
| 適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 |
電動防爆蝶閥 主要零件材料
| 零件名稱 |
材料 |
| 閥體 |
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 |
各種橡膠、聚四氟、不銹鋼 |
| 閥桿 |
2Cr13、不銹鋼 |
| 填料 |
O型圈、柔性石墨 |
電動防爆蝶閥 主要性能指標
| 公稱通徑DN(mm) |
DN50～1200 |
| 公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
| 低壓氣密試驗 |
0.5～0.7 |
| 適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
電動防爆蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
