型號：VMC300-3

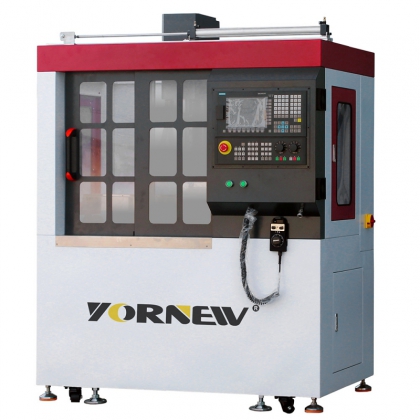

名稱：小型加工中心 siemens



特點

1、 使用220伏電壓，占地小，耗電少，通過歐盟CE安全認證、采用高精度H級等磨直線導軌、優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿；搭載3軸聯動工業級數控系統；主要加工材料：鋼、鐵、銅、鋁合金等；

2、高強度樹脂砂鑄件，功能加大，3軸聯動，配置980MC工業級數控系統，適用國際通用程序，故障自動檢測報警功能、斷電記憶功能；

3、配置精密高速主軸單元100-24000rpm，變頻G指令控制主軸轉速，主軸電機功率1.5Kw；

4、配置10工位斗笠式刀庫，使用氣壓0.6 Mpa，可極大提高復雜產品的加工效率及加工精度；

5、采用C3級精密雙螺母滾珠絲桿,經中周波熱處理及精密研磨，各軸施以預拉減少熱變形，定位及重覆精度高；

6、XYZ軸采用伺服電機，最快移動速度8000mm/min；

7、機器采用雷尼紹激光干涉儀精確檢測，確保各軸精度背隙,保證定位精度；

8、帶工冷冷卻系統，配有5軸電子手脈三檔可調極大地方便操作和對刀，機器配置有自動間歇潤滑系統；

9、配有移動腳輪和水平腳墊，方便設備的移動與定位；

適用行業：小零件加工、模具廠、印刷機械廠、機械配件廠、首飾加工廠、職業數控教學、科研開發等。

技術參數

●主要性能特點：通過歐盟CE安全認證、采用高精度H級等磨直線導軌、鑄鐵床身、采用高精度研磨滾珠絲桿；搭載siemens工業級數控系統；主要加工材料：鋼、鐵、銅、鋁合金、PVC塑料、有機玻璃等

●重復定位精度：0.01mm

●系統分辨率：0.001mm

●錐孔跳動精度：2um

●最大鉆孔直徑：13mm

●最大銑削直徑：13mm

●工作臺：570×170mm

●X\Y\Z軸行程：310\180\290mm

●刀庫：斗笠式10工位

●軸聯動性：3軸聯動

●XYZ軸電機：伺服電機

●數控系統：siemens數控系統

●最快移動速度：8000mm/min

●最快切削進給：1-4000mm/min

●電子手脈：5軸三檔可調

●主軸端部至工作臺面距離：320mm

●工作臺面距地面高度：780mm

●工作臺 T 型槽尺寸 ：12 mm

●工作臺 T 型槽個數：3

●主軸轉速：100-24000 轉/分鐘

●主軸電機功率：1.5 KW

●指令編程格式：全面兼容國際標準G代碼和多種CAM軟件（MasterCAM，UG等）

●使用氣壓：0.6Mpa

●工件冷卻方式：水冷循環

●潤滑系統：自動潤滑系統

●使用電源：AC220V/50Hz

●外形尺寸：1360×990×1800 mm

●重量：650 kg
