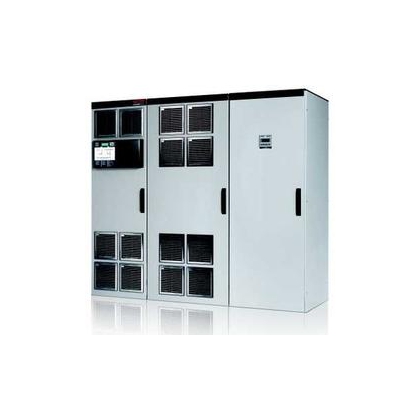

瑞士GUTORups電源PEW1030/30KVA

1KVA、2KVA、3KVA、5KVA、6KVA、10KVA、15KVA、20KVA、25KVA、30KVA、35KVA、40KVA、50KVA、60KVA、80KVA、100KVA、120KVA、150KVA、180KVA、200KVA、300KVA、400KVA、500KVA、600KVA、800KVA、1000KVA、2000KVA



電力UPS系統一般由UPS主機、旁路穩壓柜、輸出饋線柜等三部分組成（小功率時也可三合一）。

1、電力UPS主機柜：輸入輸出隔離變壓器、整流器、逆變器、靜態旁路開關、旁路開關、逆止二極管；

2、旁路隔離穩壓柜：旁路隔離變壓器、旁路穩壓器、手動/旁路維修開關；

3、饋線配電柜：回路分配單元、監測儀表、控制開關及信號指示等；

功能：

UPS電源為系統負荷提供了電壓、頻率的品質有明顯改善的不間斷的電源。

在正常運行中，負載由輸入變壓器、整流器、逆變器和輸出變壓器供應電源。

此系列設計滿足UPS最高級別 VFI SS 111，符合EN 62040-2。



整流器：

三相市電通過自藕或隔離變壓器、整流器轉化成可調的穩定的直流電壓，為逆變器提供直流電源的同時，給電池提供充電和浮充電電源，確保電池處于最佳的工作狀態；整流器采用目前最先進的IGBT技術，配有輸入功率因數校正電路（功率因數=1），致使設備對電網的干擾和污染幾乎接近于零，降低系統投資和運行后的運營成本。

整流器給逆變器提供滿載電源的同時，整流器可以在12個小時內將已放電的電池回充到電池容量的95%。

整流器配置了軟件控制的軟啟動功能，在市電故障后可緩慢升壓重新啟動，對電網不造成任何的沖擊。

并聯系統的重啟是輪流進行的，以確保所有UPS不會同時啟動。

整流器具備IU特性，符合電池廠商要求，并有可選件電池溫度補償，可最大限度的延長電池使用壽命。



逆變器：

逆變器功率器件將直流電壓轉換成幅值和頻率穩定的單相或三相正弦交流電壓。輸出的標準正弦波電壓在市電擾動或故障時不受影響。

逆變器采用IGBT脈寬調制技術，在部分負載時也能保證較高效率，同時在非線性負載時保證低諧波失真。

一旦市電擾動或故障，連接于直流輸入端的電池自動無中斷地為負載供電。電池放電時系統會得到告警信號。若電池放電電壓低于電池允許的最低放電電壓值時，系統會自動關機并在達到放電電壓前立即給出告警信號。

若逆變器的輸出超出預設的偏差范圍，則將負載自動切換至旁路市電或其它冗余系統。
