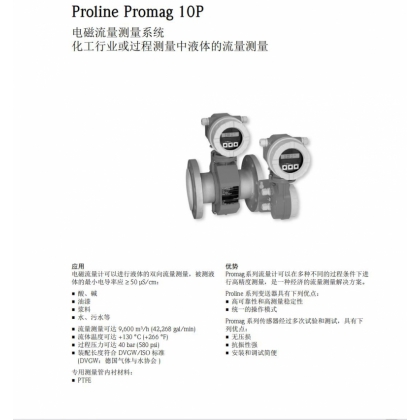

應用
電磁流量計可以進行液體的雙向流量測量，被測液
體的最小電導率應 ≥ 50 μS/cm：
• 酸、堿
• 油漆
• 漿料
• 水、污水等
• 流量測量可達 9,600 m³/h (42,268 gal/min)
• 流體溫度可達 +130 °C (+266 °F)
• 過程壓力可達 40 bar (580 psi)
• 裝配長度符合 DVGW/ISO 標準
(DVGW：德國氣體與水協會 )
專用測量管內襯材料：
• PTFE
優勢
Promag系列流量計可以在多種不同的過程條件下進
行高精度測量，是一種經濟的流量測量解決方案。
Proline 系列變送器具有下列優點：
• 高可靠性和高測量穩定性
• 統一的操作模式
Promag 系列傳感器經過多次試驗和測試，具有下
列優點：
• 無壓損
• 抗振性強
• 安裝和調試簡便
功能與系統設計
測量原理 根據法拉第電磁感應定律，導體在磁場中運動時，會產生感應電壓。
在電磁測量原理中，流動的介質相當于運動的導體。
感應電壓與介質流速成比例關系。兩個測量電極檢測感應電壓，并將其傳輸至信號放大器?；?/div>
管道橫截面積，計算出介質的體積流量。
極性交替變換的開關直流電產生直流 (DC) 磁場。
A0003191
Ue = B · L · v
Q = A · v
Ue 感應電壓
B 磁感應強度 ( 磁場強度 )
L 電極間距
v 流速
Q 體積流量
A 管道橫截面積
I 電流強度
測量系統 測量系統包括一臺變送器和一個傳感器。
兩種結構類型供用戶選擇：
• 一體式結構：變送器和傳感器組成一個整體機械單元
• 分體式結構：變送器和傳感器均為單獨的機械單元，需分體安裝
變送器：
• Promag 10 ( 按鍵操作，兩行背光顯示 )
傳感器：
• Promag P (DN 25 ... 600 (1 ... 24"))
輸入
測量變量 流速 ( 與感應電壓成比例 )
測量范圍 液體測量時的量程
滿足指定測量精度時，典型值為 v = 0.01 ... 10 m/s (0.03 ... 33 ft/s)
量程比 大于 1000 : 1
Ue
I
I
B
L
V
Proline Promag 10P
4 Endress+Hauser
輸出
輸出信號 電流輸出
• 電氣隔離
• 有源輸出：4 ... 20 mA， RL < 700 Ω (HART：RL ≥ 250 Ω)
• 滿量程值可調
• 溫度系數的典型值為 2 μA/°C，分辨率為 1.5 μA
脈沖 / 狀態輸出
• 電氣隔離
• 無源輸出， 30 V DC / 250 mA
• 集電極開路
• 可設置為：
– 脈沖輸出
脈沖值和脈沖極性可選，最大脈沖寬度可調 (5 ... 2000 ms)，最高脈沖頻率為 100 Hz
– 狀態輸出
例如，可設置為故障信息、空管檢測功能 (EPD)、流量識別、限流值
報警信號 • 電流輸出 → 失效安全模式可選
• 脈沖輸出 → 失效安全模式可選
• 狀態輸出 → 系統故障或電源故障時，表現為失電狀態
負載 → “ 輸出信號 ”
小流量切除 小流量切除開關點可選
電氣隔離 所有輸入、輸出和供電電路相互電氣隔離
電源
測量單元的電氣連接
A0003192
變送器 ( 現場型鋁外殼 ) 的電氣連接示意圖，連接電纜的最大橫截面積為 2.5 mm2 (14 AWG)
a 電子接線腔蓋
b 供電電纜
c 供電電纜接地端
d 供電電纜接線端子塊
e 信號電纜
f 信號電纜接地端
g 信號電纜接線端子塊
h 服務接口，用于連接手操器 FXA 193 (Fieldcheck、 FieldCare)
i 電勢平衡接地端
b
a
e e b
2 1 27
–
25
–
26
+
24
+ L1
(L+)
N
(L-)
e
g
b
d
h
i
c f
Proline Promag 10P
Endress+Hauser 5
接線端子分配
分體式儀表的電氣連接
A0012461
分體式儀表的電氣連接示意圖
a 墻裝型外殼的接線盒
b 傳感器接線盒蓋
c 信號電纜
d 線圈電纜
n.c. 絕緣電纜屏蔽層懸空
接線端子號和電纜線芯顏色：
5/6 = 棕； 7/8 = 白； 4 = 綠； 37/36 = 黃
供電電壓 ( 電源 ) • 85 ... 250 V AC， 45 ... 65 Hz
• 20 ... 28 V AC， 45 ... 65 Hz
• 11 ... 40 V DC
電纜入口 供電電纜和信號電纜 ( 輸入 / 輸出 )：
• M20 × 1.5 電纜入口 (8 ... 12 mm ( 0.31" ... 0.47"))
• ½" NPT、 G ½" 螺紋電纜入口
分體式儀表的連接電纜：
• M20 × 1.5 電纜入口 (8 ... 12 mm ( 0.31" ... 0.47"))
• ½" NPT、 G ½" 螺紋電纜入口
訂貨號 接線端子號
24 (+) 25 (–) 26 (+) 27 (–) 1 (L1/L+) 2 (N/L–)
10***-***********A 脈沖 / 狀態輸出 HART 電流輸出 電源
功能參數 → ä 4 “ 輸出信號 ” È “ 供電電壓 ”
b n.c.
42 41 6 5 7 8 4 37 36
d c
a
d
c
5 7 4 37 42 41
n.c. n.c. S1E1E2S2
GND
E
S
E1
E2
GND
E
Proline Promag 10P
