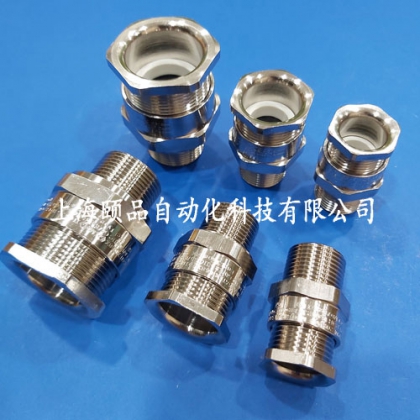

CMP非鎧防爆格蘭（A2F系列）
A2F | Ex eb、Ex db、Ex nR和Ex ta | 易爆環境電纜密封接頭
適用于所有類型的非鎧裝和編織鎧裝電纜
CMP代理商：上海頤品自動化科技有限公司
關鍵詞：CMP防爆格蘭，CMP防爆變徑，CMP防爆堵頭，CMP防爆呼吸閥等
CMP防爆格蘭密封接頭，CMP防爆變徑，CMP防爆堵頭，CMP防爆呼吸閥等
CMP通過全球認證，易爆環境電纜密封接頭
? 位移式防爆密封
? 防洪涌保護
? -60 ℃ – +130℃（標準），-20℃ – +200℃（ThermEx選項A2FHT）
? 全球認證標記，IEC Ex、ATEX和CSA
? Class I Zone 1, Class I Division 2 BCD（僅針對加拿大）
展示: 英制 公制
| 電纜接頭規格 | 進口螺紋 C（螺紋長度可調整） | 電纜 外 徑 A | 對邊 直徑 D | 對角 直徑 D | 名義安裝 長度F | 組合訂單參考號 （*黃銅，公制） | 管套 | 電纜 密封接頭 重量 (Kgs) | |||||||
| 標準 | 可選 | ||||||||||||||
| 公制 | 螺紋長度（公制）E | NPT | 螺紋長度 (NPT)E | NPT | 最小 | 最大 | 最大 | 最大 | 規格 | 型號 | 訂貨 后綴 | ||||
| 16 | M16 | 15.0 | - | - | - | 3.2 | 8.7 | 24.0 | 26.4 | 29.9 | 16 | A2F | 1NA | PVC04 | 0.06 |
| 20S16 | M20 | 15.0 | ? | 19.9 | ? | 3.2 | 8.7 | 24.0 | 26.4 | 26.0 | 20S16 | A2F | 1NA | PVC04 | 0.07 |
| 20S | M20 | 15.0 | ? | 19.9 | ? | 6.1 | 11.7 | 24.0 | 26.4 | 26.0 | 20S | A2F | 1NA | PVC04 | 0.06 |
| 20 | M20 | 15.0 | ? | 19.9 | ? | 6.5 | 14.0 | 27.0 | 29.7 | 27.7 | 20 | A2F | 1NA | PVC05 | 0.07 |
| 25 | M25 | 15.0 | ? | 20.2 | 1 | 11.1 | 20.0 | 36.0 | 39.6 | 35.5 | 25 | A2F | 1NA | PVC09 | 0.13 |
| 32 | M32 | 15.0 | 1 | 25.0 | 1 ? | 17.0 | 26.3 | 41.0 | 45.1 | 35.1 | 32 | A2F | 1NA | PVC10 | 0.15 |
| 40 | M40 | 15.0 | 1 ? | 25.6 | 1 ? | 23.5 | 32.2 | 50.0 | 55.0 | 35.1 | 40 | A2F | 1NA | PVC13 | 0.20 |
| 50S | M50 | 15.0 | 1 ? | 26.1 | 2 | 31.0 | 38.2 | 55.0 | 60.5 | 33.0 | 50S | A2F | 1NA | PVC15 | 0.26 |
| 50 | M50 | 15.0 | 2 | 26.9 | 2 ? | 35.6 | 44.0 | 60.0 | 66.0 | 37.3 | 50 | A2F | 1NA | PVC18 | 0.27 |
| 63S | M63 | 15.0 | 2 | 26.9 | 2 ? | 41.5 | 49.9 | 70.5 | 77.6 | 33.5 | 63S | A2F | 1NA | PVC21 | 0.43 |
| 63 | M63 | 15.0 | 2 ? | 39.9 | 3 | 47.2 | 55.9 | 75.0 | 82.5 | 36.2 | 63 | A2F | 1NA | PVC23 | 0.40 |
| 75S | M75 | 15.0 | 2 ? | 39.9 | 3 | 54.0 | 61.9 | 84.0 | 92.4 | 34.1 | 75S | A2F | 1NA | PVC24 | 0.52 |
| 75 | M75 | 15.0 | 3 | 41.5 | 3 ? | 61.1 | 67.9 | 84.0 | 92.4 | 40.9 | 75 | A2F | 1NA | PVC26 | 0.50 |
| 90 | M90 | 24.0 | 3 ? | 42.8 | 4 | 66.6 | 79.9 | 108.0 | 118.8 | 60.3 | 90 | A2F | 1NA | PVC31 | 1.60 |
| 100 | M100 | 24.0 | 3 ? | 42.8 | 4 | 76.0 | 91.0 | 123.0 | 135.3 | 57.2 | 100 | A2F | 1NA | LSF33 | 1.78 |
| 115 | M115 | 24.0 | 4 | 44.0 | 5 | 86.0 | 97.9 | 133.4 | 146.7 | 67.3 | 115 | A2F | 1NA | LSF34 | 2.67 |
| 130 | M130 | 24.0 | 5 | 46.8 | - | 97.0 | 114.9 | 152.4 | 167.6 | 74.7 | 130 | A2F | 1NA | LSF35 | 3.80 |
| 如無特殊備注，所有長度單位均為毫米 | |||||||||||||||
|
|
|
|
|
|
|
|
