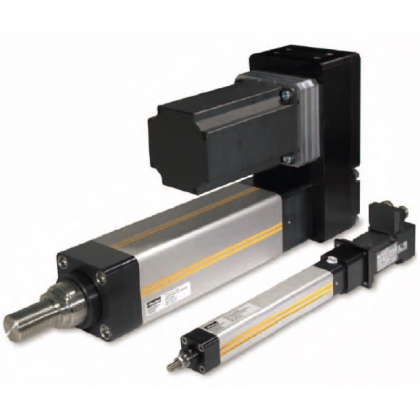

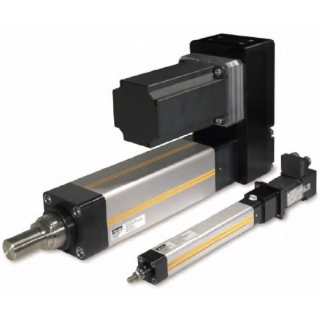

Parker 大推力電動缸 ETH系列
ETH系列電動缸，撇棄了氣缸和液壓缸的劣勢；它適用于取代那些需要同時提高生產進度的可靠性的許多應用中。以空氣和油的成本考慮，你就會發現，在大多數情況下的機電系統，如ETH電缸提供更經濟的解決方案。結合配件廣泛的選擇，它提供了各種各樣的領域中的許多可能性。
優勢：
1）的功率密度－大推力小框架
2）高壽命
3）容易替換氣缸，氣缸法蘭標準（DIN ISO 15552:2005-12
4）內置防自轉裝置
5）降低噪音
6）集成的力矩傳感器附件可以精控制推力
特點：
1）的功率密度－大推力小框架
2）布線可以隱藏在框架內
3）集成的力矩傳感器附件可以精控制推力
4）優化的安全操作和簡單的清潔
5）高壽命
6）降低維修費用
7）容易替換氣缸，氣缸法蘭標準（DIN ISO 15552:2005-12）
8）內置防自轉裝置
9）降低噪音
10）都一個來源，我們提供完整的電動缸關聯傳動系統：驅動控制器，電機和減速機
典型應用領域：
1）材料處理和進給系統
木材和塑料加工工業
用于裝載機工具的垂直致動器
在紡織面料的紡織工業的張、拉、/夾
在自動化工業用于運輸和組裝
2）測試設備和實驗室中的應用
3）閥門調節
4）擠壓
5）包裝機械
6）食品和飲料工業中的過程自動化
產品介紹: Parker ETH電動缸彌合了氣動執行器和液壓執行器之間的差距;非常適合對需要應用中的原有執行器進行替換,同時提升制造流程的可靠性.將氣體和油的成本納入考慮范圍,您將會發現,在多數情況,像ETH電動缸這樣的機電系統可以提供更加經濟的解決方案.通過與廣泛的配件相結合,該系統將使用非常廣泛的領域。
尺寸：ETH032/ETH050/ETH080/ETH100/ETH125
絲桿：5，10，16，20，32
行 程：高達2000mm
牽引/推力：高達114000N
速 度：高達1.7m/s
加速度 ：15m/s ^2
效率：高達90%
重復精度：0.03mm
防護等級：IP54/IP54不銹鋼螺釘/IP65
驅動方式：直連或者并聯方式
優勢與優點：無以倫比的功率密度
可提供完整的傳動系統
集成式防旋轉裝置
外型美觀
供應型號：
Cylinder size 單位 ETH032 ETH050 ETH080
type M05 M10 M164) M05 M10 M204) M05 M10 M324)
導程 [mm] 5 10 16 5 10 20 5 10 32
絲桿直徑 [mm] 16 20 32
行程，速度和加速度
可用行程 [mm] 50-1000的標準行程 50-1200的標準行程 50-1600的標準行程
可用行程的大速度
50-400 mm [mm/s] 333 667 1067 333 667 1333 267 533 1707
600 mm [mm/s] 286 540 855 333 666 1318 267 533 1707
800 mm [mm/s] 196 373 592 238 462 917 267 533 1707
1000 mm [mm/s] 146 277 440 177 345 684 264 501 1561
1200 mm [mm/s] - - - 139 270 536 207 394 1233
1400 mm [mm/s] - - - - - - 168 320 1006
1600 mm [mm/s] - - - - - - 140 267 841
大加速度 [m/s2] 4 8 12 4 8 15 4 8 15
力
大軸向力/推力 [N] 3600 3700 2400 9300 7000 4400 17 800 25 100 10 600
大軸向力/推力 電機并聯 [N] 3280 2050 4920 2460 11 620 3630
2500公里壽命的等效動軸力 [N] 1130 1700 1610 2910 3250 2740 3140 7500 6050
行程，速度和加速度
可用行程 [mm] 100-2000的標準行程 100-2000的標準行程
可用行程的大速度
100-400 mm [mm/s] 400 800 417 833
500 mm [mm/s] 400 747 417 807
600 mm [mm/s] 333 622 395 684
800 mm [mm/s] 241 457 290 514
1000 mm [mm/s] 185 354 224 405
1200 mm [mm/s] 148 284 180 329
1400 mm [mm/s] 122 235 148 275
1600 mm [mm/s] 102 198 125 234
2000 mm [mm/s] 76 148 94 170
大加速度 [m/s2] 8 10 8 10
大軸向力/推力 [N] 54800 56 000 88700 114 000
大軸向力/推力 電機并聯 [N] 50 800 76300 81400
2500公里壽命的等效動軸力 [N] 18 410 27 100 27140 49600
以下是關于ETH電缸的梳理：
典型應用領域
物料搬運和進給系統
木材與塑料加工業
加載機床垂直執行器系統
紡織行業的織物張緊/夾緊應用
汽車行業的部件輸送和供給
測試設備和實驗室應用
閥門與閥瓣驅動
壓裝
包裝機械
食品飲料行業的流程自動化應用
產品特點
功率密度高，力矩大，尺寸小
零點傳感器等電纜可以隱藏在殼體型材的凹槽中內
集成式力傳感器配件可以對力進行精確分配與控制
優化安全處理，清潔方便
使用壽命長
可對缸體法蘭進行潤滑，降低維護成本
采用了符合ISO標準（以及DIN ISO 15552:2005-12）的氣動法蘭，更換方便
集成式防旋轉裝置
噪聲水平低
技術特性
類型：ETH電缸
機箱尺寸：ETH032 / ETH050 / ETH080 / ETH100 / ETH125
絲桿：5, 10, 16, 20, 32 mm
行程：高達2000 mm
牽引/推力：高達114000 N
速度：高達1.7 m/s
加速度：高達15 m/s2
有效動態軸向力：在2500 km的使用壽命中的等效動態軸向力高達49600 N
效率：高達90%
重復精度：高達±0.03 mm
防護等級：P54, IP54（不銹鋼螺絲IP65）
驅動方式：直聯式軸向驅動或采用高性能齒型帶的并聯式驅動
認證：
2011/65/EC: 符合RoHS標準
2014/34/EU 可用于氣體，設備組區域1和II，類別2, 分類
ETH032, 050: II 2G Ex h IIC T4 Gb
ETH080*: II 2G Ex h IIB T4 Gb
證書編號：EPS 13 ATEX 2 592 X（X: 特殊環境下請選用ATEX認證的電動缸）
*ETH100, ETH125: 僅接受訂制的
定制解決方案
濺油潤滑
定制配件和推力桿端頭
電機安裝
對電缸進行特別制備，以便應用于嚴苛環境條件
超長推力桿
拋光推力桿
鍍鉻推力桿
