——參數以實際需求為準！

伺服電動缸選型指南：能實現精密控制的直線執行器，能精確控制行程，推力和速度。

能在惡劣的環境中無故障長期工作，不需要添加潤滑脂的繁瑣保養工作，并且是高強度，高速度，靜音運動

一、優點特點概述

優點：

1) 精確路徑和位置控制

2) 適合高速運行

3) 容易安裝

4) 低維護成本

5) 精確到點到點和往復運動

6)可多點定位與多段控制

特點：

1) 完整的驅動和導向系統

2) 長行程可獲得

3) 全套的電機和控制器

4) 附件和支架可選擇

5) 相向/相對運動雙滑塊類型和其他類型可獲得

6) 產品多樣化，易于搭配選用，并可量身定做特殊客制化產品

7) 電機連接方式可以選擇直連式或折疊式

二、主要規格參數和性能指標

DDG系列電動缸選型表（配松下伺服）

備注：DDG80和DDG110規格缸體只能做鍵槽，不能做可回轉結構，其余規格兩者都可做；以上參數表是配松下伺服，也可以根據客戶需求選配電機，如所需求的電動缸不在此表格內，請聯系廠家選型。



性能指標范圍：

1、額定推力：0-250KN

2、有效行程：0-2000mm

3、額定速度：0-2000mm/s

4、工作環境：防塵、防水、防爆、耐高溫

5、環境溫度：-40℃～60℃（更高溫，更低溫可定做）

6、相對濕度：80%（20±5℃）

7、對環境無污染



三、適用范圍

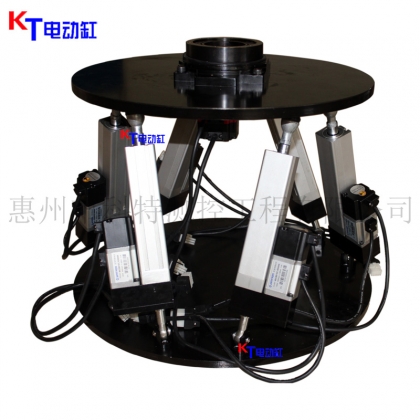

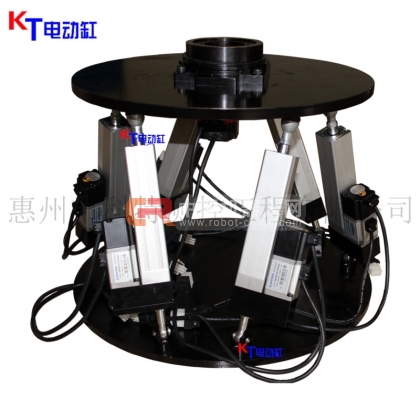

工件定位搬運夾取插入等產能自動化設備,往復噴涂機,印刷設備,機械手臂,包裝機設備,化學制品設備,食品設備,金屬處理設備,紡織品機械,木工設備,移載設備,自動點膠設備,自動化加工設備工件定位設備,貼標簽機，激光切割定位，水切割定位，超聲焊接定位，醫療設備,太陽能設備，航天航空試驗測試，多自由度模擬仿真，多自由度動感娛樂，多自由度精密加工，機械升降平臺，汽車壓機，汽車制造設備，機械自動化生產線，鋼鐵連鑄、注塑機、模具控制、閥門控制、精密機床等。

四、調式機器須知

1）伺服電動缸使用時事先閱讀使用說明書和相關電機、驅動器的使用說明書,未經生產廠的許可不得擅自拆卸電動缸,否則生產廠將不予負責.

2）調試前，建議先根據需求安裝上下限位（磁性傳感器），然后接好驅動，選到點動模式（試運行），確定好將要使用最大行程。KT電動缸內置防撞緩沖塊，以確保電動缸能在絕大部分條件下不被卡死！

五、我們產品的優勢

每一條電動缸，我們都采用全密封裝置，注入高質量油脂，不需要客戶定期維護，真正實現無維護高效率使用。

六、售后說明及建議

1） 本產品自出廠出貨日起，在正常使用情形下(即非人為損壞）保修一年。

2） 若因人為因素或其它不正常使用所造成之損壞，慨不在保修范圍內。

七、常見問題解決辦法

問題1：試運行時，驅動器顯示超載，且推桿靠近上下極限位置！

情況分析：

1試運行時按錯電機轉動方向，使得推桿朝極限位置行駛

解決辦法：重新上電，按動另一轉動方向。



問題2：試運行時，驅動器顯示超載，且推桿不在上下極限位置！

解決辦法：

1檢查驅動器接線，是否存在漏接錯接情況。

2電動缸連接機械部件超過額定最大出力。

解決辦法：解除連接機械部件，無負載測試。

3拆除電機，用其他工具替代聯軸器轉動，或檢查電機完全空載是否會出現報警！

問題3：試運行時，能感覺到電機轉動，但推桿不會伸縮！

原因分析：聯軸器與電機軸松脫！

直連式電動缸：先找到電動缸當中一個工藝螺絲孔，擰開此螺絲孔，旋轉聯軸器找到頂絲孔（必要時需要拆除電機），擰緊！

折疊式電動缸：先斷電，然后打開傳動箱底蓋，緊固同步輪與同步帶！



問題4：運行時，驅動器顯示報警信息。

此問題需咨詢電機供應商，或查閱驅動器說明書報警解釋一覽



問題5：將電動缸與機械部件連接后，斷電后發現電動缸自動下滑。

請查閱該型號電動缸是否為滾珠絲桿，如電機或其他部件未帶剎車，則為正?，F(xiàn)象。

1在電動缸設置原點位置，每次斷電后重啟，以原點位置重新出發

2電動缸額定最大推力遠遠超于機械負載。

3更換為帶剎車電機



電動缸操控主要有電機決定，其他問題請聯系電機供應商或查閱驅動器說明書。



我公司網站上產品分類如下：

1、電動缸

2、電動滑臺

3、電動推桿

4、精密旋轉臺

5、氣缸

6、電子變壓器



八.簽訂流程

我們會根據客戶的要求先設計圖紙，達到客戶技術要求為止即簽 合同，簽訂合同后我們會收取總金額30%-50%的定金，工廠下單制作，待完成會有專人與客戶聯系并發貨，正常產生的運費由我公司承擔（正常有走物流和普通快遞，如客戶需要加急或走空運，由客戶承擔多出的費用）



九.生產周期

簽訂合同及確認圖紙后，大概需要2-3周的生產



選擇KT電動缸的四大理：

一大理由	自主設計和生產，很強的研發能力。廠家直銷，具有價格優勢，售后服務快捷周到。
二大理由	性?xún)r(jià)比超高，各大主要零部件均來自進口，性能穩定。
三大理由	能根據客戶的不同需求訂做，質量絕對可靠，價格實惠。
四大理由	完善的加工設備，交貨周期短。根據客戶的要求可以備貨
