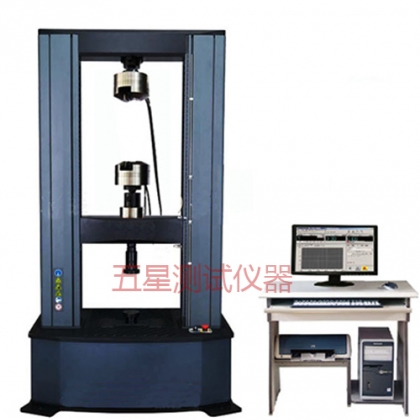

主要適用于試驗力負荷低于600KN的金屬材料試驗，廣泛適用于金屬材料的拉伸、壓縮、彎曲、剪切試驗、廣泛應用于大學、科研院所、檢測機構、航空航天、軍工、冶金、機械制造、交通建設、建工建材等各行業進行精密性的材料研究、材料分析。
產品特點
1主機為四立柱加雙絲杠的六柱框架式雙空間穩定結構，高剛度試驗空間，線性行程保證橫梁精準對中，從而降低試驗數據誤差，提高了試驗結果的準確度。
2主機中采用的高精度輪輻式負荷傳感器，綜合精度高，靈敏度高，重復性好
3控制系統采用伺服閉環控制，配置高響應性的進口伺服電機及進口高精度負荷傳感器，反應快、靈敏度高，具有跟蹤性、隨動性、可調性等功能特點，
4夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；
5測控系統配置多功能試驗軟件包，采用VXDs高速數據采集技術，實現多通道數據的高速采集；
6該機器有全套可選夾具，輔具，環境系統和引伸計
7橫梁位移限位保護，力過載保護，過熱保護，電壓過載保護等
8試驗力、位移、變形的三閉環高精度控制，控制方式間能任意組合、平滑切換，完全滿足GB/T228-2010（金屬材料室溫拉伸試驗方法）的要求
|
規格型號 |
WDW-50G |
WDW-100G |
WDW-200G |
WDW-300G |
|
最大試驗力(KN) |
50 |
100 |
200 |
300 |
|
試驗力測量范圍 |
0.4%-100% |
0.4%-100% |
0.4%-100% |
0.4%-100% |
|
試驗力精度 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
|
橫梁位移測量精度 |
分辨率高于0.001mm |
分辨率高于0.001mm |
分辨率高于0.001mm |
分辨率高于0.001mm |
|
變形示值相對誤差 |
示值的±0.5％以內 |
示值的±0.5％以內 |
示值的±0.5％以內 |
示值的±0.5％以內 |
|
變形速率調節范圍 |
0.02-5%FS/S |
0.02-5%FS/S |
0.02-5%FS/S |
0.02-5%FS/S |
|
力與變形分辨力 |
最大力與變形量的1 /500000FS |
最大力與變形量的1 /500000FS |
最大力與變形量的1 /500000FS |
最大力與變形量的1 /500000FS |
|
位移示值相對誤差 |
示值的±0.5%以內 |
示值的±0.5%以內 |
示值的±0.5%以內 |
示值的±0.5%以內 |
|
橫梁速度調節范圍 |
0.001-500㎜／min |
0.001-500㎜／min |
0.001-500㎜／min |
0.001-500㎜／min |
|
變形控制速率誤差 |
速率<0.05%FS時，為設定值的±2％以內；速率≥0.05%FS時，為設定值的±0.5％以內； |
|||
|
恒力、變形、位移精度 |
設定值<10%FS時，為設定值的±1％以內；設定值≥10%FS時，為設定值的±0.1％以內 |
|||
|
試樣夾持范圍 |
圓試樣Φ4-Φ9扁試樣厚度0-7 |
圓試樣Φ4-Φ14扁試樣厚度0-14 |
圓試樣Φ9-Φ26扁試樣厚度0-20 |
圓試樣Φ9-Φ32扁試樣厚度0-20 |
|
拉伸最大間距 |
600 |
600 |
650 |
700 |
|
壓縮最大間距 |
700 |
700 |
700 |
700 |
|
安全保護裝置 |
軟件保護和機械限位保護 |
軟件保護和機械限位保護 |
軟件保護和機械限位保護 |
軟件保護和機械限位保護 |
|
超載保護 |
最大力的2%-5% |
最大力的2%-5% |
最大力的2%-5% |
最大力的2%-5% |
|
電機功率（KW） |
1.5 |
2 |
2 |
2.5 |
|
主機高度 |
1880 |
2200 |
2500 |
2650 |
|
主機重量約（KG） |
800 |
1200 |
1600 |
2000 |
