HINET網絡管理系統平臺主要是為針對本司Hinet遠程通訊網關而開發的一個綜合性網絡通訊與管理系統。該系統提供一套由UDP+P2P構架的VPN通訊服務器，負責處理Hinet通訊網關的VPN接入服務。同時系統提供的B/S模式WEB系統可以靈活地管理和配置Hinet通訊網關。
1）VPN服務器
A）、VPN接入
提供最基本的VPN客戶端接入處理，VPN組網等相關功能
B）、網絡分組
根據客戶端接入時提交的網絡組名，將不同的設備分配到相應的網絡組內，只有處于同一個網絡組的設備或者客戶端軟件之間才能進行正常的通訊。通訊此功能可以為接入同一臺VPN服務器的各個企業，或者同一企業之間的各個部分之間進行權限控制，信息共享等功能。
C）、數據加密
因?yàn)閂PN為互聯網應該，所有數據都需要從互聯網中經過，為了安全考慮，VPN服務器的所有通訊數據均采用了RSA加密算法進行數據的加密傳輸。同時針對不同的網絡分組可以設置不能加密密鑰，盡可能使整個系統的數據達到最大的安全可靠等級。
D）、P2P組網
VPN服務器接供的VPN功能并非傳統的純轉發式VPN，傳統的VPN在VPN組網成功后，VPN客戶端的通訊數據都需要經過服務器中轉，這樣帶來了兩個最大的弊端，首先就是服務器壓力較大，所需要的帶寬也較高，因?yàn)樗枰惺芩锌蛻舳酥g的數據交互工作。其次就是通訊延時較高，從客戶端一發到客戶端二的數據需要先從客戶端一到達服務器，再由服務器轉發到客戶端二，其中比兩個客戶端之間直接轉發平均延時增加了一倍多。
而基于P2P技術架構的VPN則有效地處理了以上網種情況，當VPN連接過程中，服務器會協調客戶端之間進行P2P連接，建立一個大型的MESH網絡結構，當P2P建立成功后，所有數據均可以在客戶端之間直接發送，無需經過服務器，增加了數據安全性，同時也減小了對服務器壓力和帶寬要求。即時當服務器短暫當機后，組建起來的P2P網絡依然可以正常地運行。
E）、數據轉發
由于P2P本身的特性決定不是所有的客戶端之間都能成功建立P2P連接，根據權威統計，目前國內網絡狀態下，約為70%以上的設備可以成功進行P2P通訊，而對于P2P通訊失敗的設備來說，我一樣提供了優先級較低的處理方式，使用傳統辦法，經過服務器轉發來完成。這樣即可以充分利用P2P的優勢，而且也可以保證即使在P2P失敗的情況下依然能夠正常通訊。
2）、Hicloud企業管理
企業管理是使用企業管理員用戶登陸系統后的管理界面，是一個企業對于其采購的網關設備，企業用戶，網絡權限組分配的一個綜合管理系統。
注：企業管理員只能管理本企業下的網關設備，PLC信息，成員信息，分組網絡等情況
企業管理系統有如下一些功能：
A）系統總覽

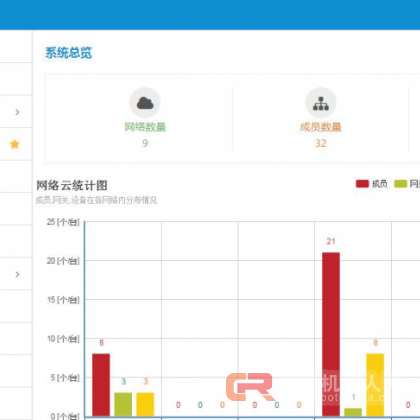

展示該企業的相關統計數據，如網關，成員等數據，PLC的各型號分布情況，網絡分布情況等。
B）系統圖表
以樹形圖的方式展示整個企業的網絡組織結構情況，如圖所示：
C）網絡管理
設置網絡權限組，及相關的VPN服務器通訊配置信息，如服務器地址，端口，加密密鑰等。必須先新建網絡組后才能添加成員及網關，不同有成員和網關只有分配到一個網絡組內才能正常的通訊，此處可以增加，修改，刪除，啟/禁用網絡等操作，如圖：
D）成員管理
對成員進行基本的管理操作，新增成員時需要指定其所屬網絡組，當成員通過客戶端登陸時則為其提供VPN撥號的輸電網詐，如圖：
E）網關管理
針對網關的基本管理，同時為網關的登陸設置認證密碼，此密碼必須和網關內部“設備云”密碼保持一致。如圖：
F）設備管理
PLC信息的基本管理情況，當與PLC所屬網關處理同一個網絡組的成員通過客戶端登陸時，系統為此成員提供該P(yáng)LC的詳細信息，方便客戶連接操作，如圖：
G）操作記錄
記錄所有的成員，網關接入同步數據的操作，系統管理的操作等情況，方式信息的追查，如圖：
H）系統消息
當特殊情況下系統管理可以給企業管理員推送相關消息，這里可以及時地展示所得到的來自系統管理員的消息。如圖：
I）密碼重置
重置企業管理員密碼，如圖：
J）系統公告
此處為系統管理員向全部企業用戶推送的相關系統信息。如圖：
第一步：注冊HINET網絡管理系統平臺企業賬戶，具體可查看“HINET網絡管理系統平臺企業賬戶注冊說明”；
第二步：用注冊好并通過了管理員審核的企業賬戶登陸注冊HINET網絡管理系統平臺；
第三步：點擊“網絡管理”并點擊“新增”按鈕，根據信息框內的提示的特定格式新建網絡組；（網絡組名可以以公司銷售區域命名，如：華南區，華北區等；也可以以客戶名稱命名；也可以以公司部門命名，比如售后一部，售后二部，研發一部等等；也可以以項目名稱命名，如廣州XX污水處理站，北京XX有限公司等等。其目的是實現對公司網絡分區域分網段管理，并且一個網絡組下的成員只能訪問同一網絡組下的HINET智能網關及設備。）
“確認添加”新建完成后點擊“啟用”
第四步：點擊“成員管理”，新增網絡組下的管理成員。
正確填寫信息后“確認添加”并“啟用”。
注意：該“成員管理”中添加的成員即HINET智能網關客戶端軟件登陸時所用的用戶名和密碼。
第五步：點擊“網關管理”，選擇新增，并按照特定格式填寫網關信息；（該處網關標識一般可以以項目名稱命名，如廣州污水網關01，XX公司網關01等，也可以以管理員名字命名，如張三HINET01等，但不能超過14個字節或7個漢字。）
第六步：點擊“設備管理”，選擇新增，并按照特定格式添加PLC等設備；
（該處只要是符合標準以太網協議或者modbus協議的設備，不僅限于PLC，不論是攝像機、工控機、儀器儀表等設備均可接入新增接入。命名規則一般是項目名稱或者簡稱+設備類型+編號，如XX西門子PLC01等，但不能超過14個字節或7個漢字。）
需要注意的有如下幾點：
1、設備類型的選擇，該處實際上是驅動型號的選擇。目前大致分為如下幾類的是三菱串口，三菱以太網借款，西門子通用以太網接口，通用串口及通用以太網接口。三菱和西門子的可以按照所給的驅動進行類型選擇，其他沒有的，一般是modbus串口協議設備則可選擇通用串口，以太網設備則可選擇通用以太網設備。
2、接口定義，一般以太網設備該處需要直接填寫現場PLC等設備的IP地址；串口設備這里必須填寫1989，因?yàn)榇谠O(shè)備在服務器上的默認端口是1989。
3、備注信息，可填寫設備類型+HINET智能網關LAN口IP地址。
第七步：打開HINET智能網關客戶端軟件，輸入新建的成員賬戶及密碼，即可對成員所在的同一網絡組下端的所有設備進行遠程操作，具體操作可查看產品說明書。
