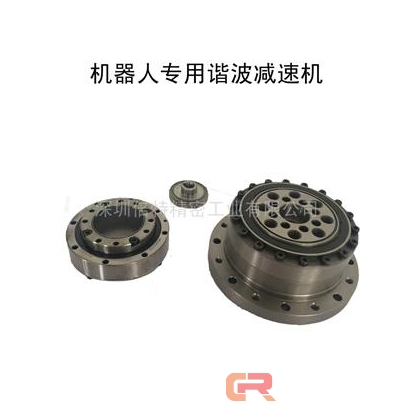

一、產品的構成

新寶諧波減速機主要由三個基本構件組成：

（1）帶有內齒圈的剛性齒輪（剛輪），它相當于行星系中的中心輪；

（2）帶有外齒圈的柔性齒輪（柔輪），它相當于行星齒輪；

（3）波發生器H，它相當于行星架。

二、產品型號：

WPC-CN/CF封閉型/部件型

WPC-35-50-CN、WPC-35-80-CN、WPC-35-100-CN、WPC-35-120-CN

WPC-42-50-CN、WPC-42-80-CN、WPC-42-100-CN、WPC-42-120-CN、

WPC-50-50-CN、WPC-50-80-CN、WPC-50-100-CN、WPC-50-120-CN、

WPC-63-50-CN、WPC-63-80-CN、WPC-63-100-CN、WPC-63-120-CN、

WPC-80-50-CN、WPC-80-80-CN、WPC-80-100-CN、WPC-80-120-CN、



WPC-35-50-CF、WPC-35-80-CF、WPC-35-100-CF、WPC-35-120-CF

WPC-42-50-CF、WPC-42-80-CF、WPC-42-100-CF、WPC-42-120-CF、

WPC-50-50-CF、WPC-50-80-CF、WPC-50-100-CF、WPC-50-120-CF、

WPC-63-50-CF、WPC-63-80-CF、WPC-63-100-CF、WPC-63-120-CF、

WPC-80-50-CF、WPC-80-80-CF、WPC-80-100-CF、WPC-80-120-CF、



WPU-CN/CF封閉型/部件型

WPU-35-50-CN、WPU-35-80-CN、WPU-35-100-CN、WPU-35-120-CN

WPU-42-50-CN、WPU-42-80-CN、WPU-42-100-CN、WPU-42-120-CN、

WPU-50-50-CN、WPU-50-80-CN、WPU-50-100-CN、WPU-50-120-CN、

WPU-63-50-CN、WPU-63-80-CN、WPU-63-100-CN、WPU-63-120-CN、

WPU-80-50-CN、WPU-80-80-CN、WPU-80-100-CN、WPU-80-120-CN、



WPU-35-50-CF、WPU-35-80-CF、WPU-35-100-CF、WPU-35-120-CF

WPU-42-50-CF、WPU-42-80-CF、WPU-42-100-CF、WPU-42-120-CF、

WPU-50-50-CF、WPU-50-80-CF、WPU-50-100-CF、WPU-50-120-CF、

WPU-63-50-CF、WPU-63-80-CF、WPU-63-100-CF、WPU-63-120-CF、

WPU-80-50-CF、WPU-80-80-CF、WPU-80-100-CF、WPU-80-120-CF、



WPS-SN-開放型/簡易組合型

WPS-35-50-SN、WPS-35-80-SN、WPS-35-100-SN、WPS-35-120-SN

WPS-42-50-SN、WPS-42-80-SN、WPS-42-100-SN、WPS-42-120-SN、

WPS-50-50-SN、WPS-50-80-SN、WPS-50-100-SN、WPS-50-120-SN、

WPS-63-50-SN、WPS-63-80-SN、WPS-63-100-SN、WPS-63-120-SN、

WPS-80-50-SN、WPS-80-80-SN、WPS-80-100-SN、WPS-80-120-SN、



WPU-SNH-開放型/組合型（中空軸）

WPU-35-50- SNH、WPU-35-80- SNH、WPU-35-100- SNH、WPU-35-120- SNH

WPU-42-50- SNH、WPU-42-80- SNH、WPU-42-100- SNH、WPU-42-120- SNH、

WPU-50-50- SNH、WPU-50-80- SNH、WPU-50-100- SNH、WPU-50-120- SNH、

WPU-63-50- SNH、WPU-63-80- SNH、WPU-63-100- SNH、WPU-63-120- SNH、

WPU-80-50- SNH、WPU-80-80- SNH、WPU-80-100- SNH、WPU-80-120- SNH、



WPU-SNJ-開放型/組合型（輸入軸）

WPU-35-50- SNJ、WPU-35-80- SNJ、WPU-35-100- SNJ、WPU-35-120- SNJ

WPU-42-50- SNJ、WPU-42-80- SNJ、WPU-42-100- SNJ、WPU-42-120- SNJ、

WPU-50-50- SNJ、WPU-50-80- SNJ、WPU-50-100- SNJ、WPU-50-120- SNJ、

WPU-63-50- SNJ、WPU-63-80- SNJ、WPU-63-100- SNJ、WPU-63-120- SNJ、

WPU-80-50- SNJ、WPU-80-80- SNJ、WPU-80-100- SNJ、WPU-80-120- SNJ

三、產品特點：



(1)傳動速比大。單級諧波齒輪傳動速比范圍為70~320，在某些裝置中可達到1000，多級傳動速比可達30000以上。它不僅可用于減速，也可用于增速的場合。 (2)承載能力高。這是因?yàn)橹C波齒輪傳動中同時嚙合的齒數多，雙波傳動同時嚙合的齒數可達總齒數的30％以上，而且柔輪采用了高強度材料，齒與齒之間是面接觸。

(3)傳動精度高。這是因?yàn)橹C波齒輪傳動中同時嚙合的齒數多，誤差平均化，即多齒嚙合對誤差有相互補償作用，故傳動精度高。在齒輪精度等級相同的情況下， 傳動誤差只有普通圓柱齒輪傳動的1/4左右。同時可采用微量改變波發生器的半徑來增加柔輪的變形使齒隙很小，甚至能做到無側隙嚙合，故諧波齒輪減速機傳動 空程小，適用于反向轉動。

(4)傳動效率高、運動平穩。由于柔輪輪齒在傳動過程中作均勻的徑向移動，因此，即使輸入速度很高，輪齒的相對滑移速度仍是極低(故為普通漸開線齒輪傳動 的百分之—)，所以，輪齒磨損小，效率高(可達69%~96％)。又由于嚙入和嚙出時，齒輪的兩側都參加工作，

因而無沖擊現象，運動平穩。

(5)結構簡單、零件數少、安裝方便。僅有三個基本構件，且輸入與輸出軸同軸線，所以結構簡單，安裝方便。

(6)體積小、重量輕。與一般減速機比較，輸出力矩相同時，諧波齒輪減速機的體積可減小2／3，重量可減輕1／2。

(7)可向密閉空間傳遞運動。利用柔輪的柔性特點，輪傳動的這一可貴優點是現有其他傳動無法比擬的。



四、產品應用范圍：

新寶諧波減速機在航空、航天、能源、航海、造船、仿生機械、常用軍械、機床、儀表、電子設備、礦山冶金、交通運輸、起重機械、石油化工機械、紡織機械、農 業機械以及醫療器械等方面得到日益廣泛的應用，特別是在高動態性能的伺服系統中，采用諧波傳動減速機更顯示出其優越性。它傳遞的功率從幾十瓦到幾十千瓦，但大功率的諧波傳動減速機多用于短期工作場合



五、產品噪音對工作的影響：

一、減速器中齒輪加工對減速機噪音的影響的噪音對工作平穩性精度、齒輪的接觸精度、齒輪的運動精度、裝配精度等各方面都有很大的影響，要想降低減速機的噪音就要知道噪音產生的原因，速器的噪聲是由于在它運轉過程中機內齒輪嚙合產生周期性的交變力對軸承、箱體的作用而引起的發生振動。評定圓柱齒輪減速器(以上簡稱減速器)質量水平的主要標準就是它的噪聲值。隨著產品標準的國際化，國家對減速器的噪聲值作出了更加嚴格的限定，這就要求對減速器的噪聲控制進行研究。

(一)齒輪加工誤差對噪聲的影響。減小與控制齒輪噪聲是降低減速器噪聲的根本。為了降低齒輪噪聲，需從結構設計與齒輪精度兩方面來考慮。

1、低噪聲齒輪結構設計的要求。齒輪結構設計對噪聲的影響是很重要的，理想的設計是：盡量提高輪齒的彎曲強度，選擇較大的變位系數與適當?shù)穆菪?，使嚙合系?shù)加大，從而達到降低噪音的目的。

2、齒輪制造精度對噪聲的影響。對標準系列減速器來說，齒輪的制造精度決定著它的噪聲值。減速器齒輪的主要作用是傳遞轉速和扭矩，因此對它的齒輪制造精度要求，其工作平穩性等級是主要的。具有較高工作平穩性等級的齒輪不僅本身的使用壽命長，而且傳動中的沖擊、振動小，噪聲也就小，所以限制齒輪的工作平穩性誤差是減少齒輪噪聲的關鍵。

(二)工作平穩性精度對噪聲的影響。齒輪的工作平穩性精度就是要求限制齒輪瞬時速比的變化，其誤差為齒輪每轉一周多次出現的轉角誤差，它使齒輪在嚙合過程中產生撞擊、振動從而產生齒輪的噪聲，它是一種高頻的沖擊聲。對于一個齒輪來說影響工作平穩性的因素是他的基節誤差和它的漸開線齒形誤差。
