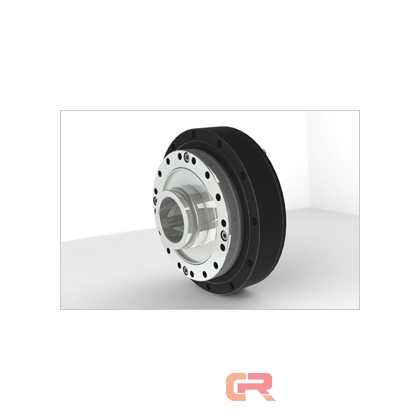

特點（中空組合 2UH）
是重視組裝簡單和降低整體成本的組合型。由于采用了中空孔結構標準，可以穿入其它驅動軸，用于配線處理等，空間效率優秀。內置轉動剛性較強的精密交叉滾子軸承，可直接支撐外部負載。

 輕巧、簡單設計

 高轉矩容量

 高剛性

 無齒隙

 高定位精度、高旋轉精度

 高效率

 運行平穩性

 輸入輸出同軸

 外徑 : ø74～ø246mm共9種型號
減速比 : 30～160
額定轉矩 : 4.0～745N•m
中空孔徑 : ø14～ø70mm

特點（帶輸入軸組合 2UJ）
是重視組裝簡單和降低整體成本的組合型。標準采用帶輸入軸，能夠輕松地與電動機進行連接。是用途廣泛的通用型組合。

 輕巧、簡單設計

 高轉矩容量

 高剛性

 無齒隙

 高定位精度、高旋轉精度

 高效率

 運行平穩性

 輸入輸出同軸

 外徑 : ø74～ø246mm共9種型號
減速比 : 30～160
額定轉矩 : 4.0～745N•m

機型 : SHF系列

型號 : 14, 17, 20, 25, 32, 40, 45, 50, 58

減速比 : 30, 50, 80, 100, 120, 160

型號 :

• 2A-GR=組件型（型號14, 17為2A-R）

• 2UH=中空組合型

• 2UJ=帶輸入軸的組合型

• 2SO=簡易組合型（標準結構）

• 2SH=簡易組合型（中空孔結構）

特殊規格（標準品不標SP。）

型 號

減速比

輸入2000r/min時的額定轉矩

起動、停止時的容許最大轉矩

平均負載轉矩的容許最大值

瞬間最大轉矩

容許最高輸入轉數（油脂潤滑）

N•m

N•m

N•m

N•m

r/min

14

30

4.0

9

6.8

17

8500

50

5.4

18

6.9

35

80

7.8

23

11

47

100

7.8

28

11

54

17

30

8.8

16

12

30

7300

50

16

34

26

70

80

22

43

27

87

100

24

54

39

110

120

24

54

39

86

20

30

15

27

20

50

6500

50

25

56

34

98

80

34

74

47

127

100

40

82

49

147

120

40

87

49

147

160

40

92

49

147

25

30

27

50

38

95

5600

50

39

98

55

186

80

63

137

87

255

100

67

157

108

284

120

67

167

108

304

160

67

176

108

314

型 號

減速比

輸入2000r/min時的額定轉矩

起動、停止時的容許最大轉矩

平均負載轉矩的容許最大值

瞬間最大轉矩

容許最高輸入轉數（油脂潤滑）

N•m

N•m

N•m

N•m

r/min

32

30

54

100

75

200

4800

50

76

216

108

382

80

118

304

167

568

100

137

333

216

647

120

137

353

216

686

160

137

372

216

686

40

50

137

402

196

686

4000

80

206

519

284

980

100

265

568

372

1080

120

294

617

451

1180

160

294

647

451

1180

45

50

176

500

265

950

3800

80

313

706

390

1270

100

353

755

500

1570

120

402

823

620

1760

160

402

882

630

1910

50

50

245

715

350

1430

3500

80

372

941

519

1860

100

470

980

666

2060

120

529

1080

813

2060

160

529

1180

843

2450

58

50

353

1020

520

1960

3000

80

549

1480

770

2450

100

696

1590

1060

3180

120

745

1720

1190

3330

160

745

1840

1210

3430

中空組合 2UH（簡易組合 2SH）

部分為簡易組合型的構成。

尺寸表(單位 : mm)

符號/型號

14

17

20

25

32

40

45

50

58

øA

54

64

75

90

115

140

160

175

201

B

52.5

56.5

51.5

55.5

65.5

79

85

93

106

C

12

12

5

6

7

8

8

9

10

øD h7

74

84

95

115

147

175

195

220

246

øE

14

19

21

29

36

46

52

60

70

質量 (kg)

2UH

0.71

1.00

1.38

2.1

4.5

7.7

10.0

14.5

20.0

2SH

0.45

0.63

0.89

1.44

3.1

5.4

6.9

10.2

14.1

帶輸入軸組合 2UJ（簡易組合 2SO）

部分為簡易組合型的構成。

尺寸表(單位 : mm)

符號/型號

14

17

20

25

32

40

45

50

58

øA

54

64

75

90

115

140

160

175

201

B

50.5

56

63.5

72.5

84.5

100

108

121

133

C

14

16

20

25

25

30

30

35

35

øD h7

74

84

95

115

147

175

195

220

246

øE h6

6

8

10

14

14

16

19

22

22

質量 (kg)

2UJ

0.66

0.94

1.38

2.1

4.4

7.3

9.8

13.9

19.4

2SO

0.41

0.57

0.81

1.31

2.94

5.1

6.5

9.6

13.5

尺寸及形狀的詳細情況，請使用本公司發行的交貨規格圖進行確認。
