公司基本資料信息
|
||||||||||||||||||||||||||||
|
設備名稱 |
組成 |
數量 |
|
|

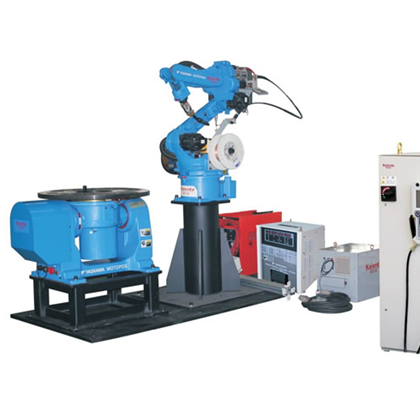

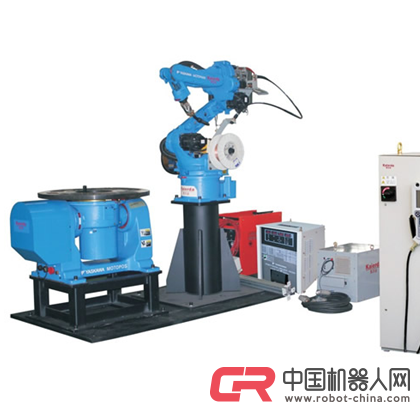

焊接機器人系統 |
1 |
焊接機器人本體 |
2套 |
|
2 |
變位機 |
||
|
3 |
機器人示教器和控制器 |
||
|
4 |
焊接電源 |
||
|
5 |
氣瓶和氣體流量計 |
||
二、機器人焊接系統描述
（一）主要功能：
1.焊接工藝參數輔助選取功能：內置焊接條件數據庫，可根據焊接結構和板厚等條件推薦焊接規范。
2.焊縫搭接功能：焊接作業異常停止，當重新引弧時，焊槍自動后退，與之前?；↑c實現搭接。
3.粘絲解除功能：當焊絲發生粘絲時，自動解除粘絲。
4.焊接擺動功能：低速單擺、高速單擺、L形擺動、三角形擺動等多種擺動方式。
5.起弧重試功能：當起弧不成功時，自動重新起弧。
6.碰撞保護功能：發生碰撞后迅速停止，并能切換到柔性狀態。
（二）各組成部分功能和技術參數要求如下：
1.焊接機器人本體主要技術參數
|
參數項目 |
最低要求參數值 |
|
|
結構 |
6軸獨立多關節型 |
|
|
最大可搬重量 |
6Kg |
|
|
手臂動作范圍 |
最大到達距離 |
1400mm |
|
最小到達距離 |
450mm |
|
|
前后動作范圍 |
1000mm |
|
|
各軸動作范圍 |
1軸 |
±160° |
|
2軸 |
-90°～+150° |
|
|
3軸 |
-80°～+180° |
|
|
4軸 |
±180° |
|
|
5軸 |
-120°～+100° |
|
|
6軸 |
焊槍電纜外置±360°（內置±200°） |
|
|
瞬時最大速度 |
1軸 |
200°/s |
|
2軸 |
200°/s |
|
|
3軸 |
200°/s |
|
|
4軸 |
400°/s |
|
|
5軸 |
400°/s |
|
|
6軸 |
600°/s |
|
|
重復定位精度 |
±0.08mm |
|
|
電機 |
總驅動功率 |
3000W |
|
制動器規格 |
全部軸帶制動器 |
|
|
安裝姿態 |
地面安裝 |
|
2.變位機主要技術參數
|
參數項目 |
最低要求參數值 |
|
結構 |
雙軸 |
|
最大負載 |
300Kg |
|
最高輸出轉數 |
回轉160°/s，傾斜90°/s |
|
動作范圍 |
回轉最大±10轉，帶多回轉復位功能，傾斜-125°～+125° |
|
電機功率 |
回轉軸：1800W；傾斜軸：1800W |
|
容許力矩 |
回轉300N·m，傾斜800N·m |
|
重復定位精度 |
±0.05mm（R=250mm的位置） |
|
容許焊接電流 |
350A |
|
適合焊接工藝 |
CO2/MAG/MIG |
|
變位機與機器人本體固定于同一金屬工作平臺，此工作平臺在使用及搬運過程中不得發生變形 |
|
3.機器人示教器和控制器的功能和主要技術參數
|
參數項目 |
最低要求參數值 |
|
|
外殼防護等級 |
相當于IP32（機器人控制部分為密閉防塵結構） |
|
|
接地 |
必須進行保護接地 |
|
|
冷卻方式 |
機器人控制器：間接風冷；焊接電源部分：直接風冷（融合型） |
|
|
存儲容量 |
標準40000點（可連接外部存儲設備擴大存儲容量） |
|
|
控制軸數 |
同時6軸 |
|
|
編程方式 |
示教再現式 |
|
|
位置控制方式 |
軟件私服控制 |
|
|
速度控制方式 |
線速度固定控制 |
|
|
屏幕顯示功能 |
示教器畫面實時顯示焊槍角度 |
|
|
緊急停止開關 |
示教器和控制器分別具有緊急停止開關 |
|
|
外部存儲接口 |
示教器：SD卡插槽×1或USB接口×1 |
|
|
速度范圍 |
示教時 |
0.01～15m/min |
|
再現時 |
0.01～150m/min |
|
|
適用焊接電源或焊接方式 |
CO2/MAG/不銹鋼MIG/脈沖MAG/脈沖MIG |
|
4.焊接電源的功能和主要技術參數
|
參數項目 |
最低要求參數值 |
|
額定輸出電流 |
350A |
|
額定負載持續率 |
100% |
|
適合焊接工藝 |
CO2／MAG/MIG |
|
可焊接材料 |
碳鋼、不銹鋼 |
5.氣瓶和氣體流量計主要技術參數
|
參數項目 |
最低要求參數值 |
|
|
氣體流量計 |
最大進氣壓力 |
15MPa |
|
出氣壓力 |
0.34MPa |
|
|
流量范圍 |
0～25L/min |
|
|
氣瓶 |
設計使用壓力 |
15MPa |
|
筒體壁厚 |
5.7mm |
|
|
規格 |
40L |
|
|
存儲氣體種類 |
CO2 |
|
北京安培通科技有限公司，電話010-56155246
