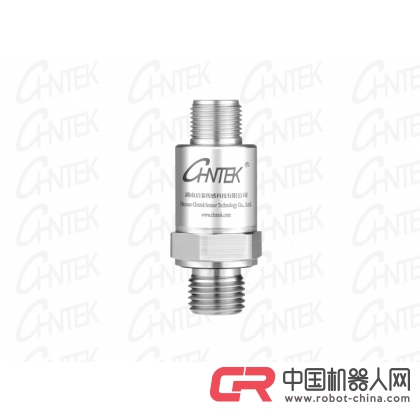

CHNTEK啟泰QTQ300系列工程機械金屬濺射薄膜壓力傳感器

集成的脈沖緩沖器提供了高水平的防氣穴和防液錘能力；先進的抗干擾、防浪涌電路保護及高絕緣耐壓薄膜材料；不充油，全不銹鋼結構，穩定性高，無泄漏隱患；雙金絲引線工藝，引線牢固可靠；可識別，敏感芯片ID號；IP65、IP67高防護等級。

01 產品描述

QTQ300系列通用壓力傳感器采用我公司自主研發生產的金屬濺射薄膜壓敏芯體封裝而成，該系列產品可在0.5MPa 至 250MPa 壓力范圍內提供 0.2% FS、0.5％ FS 和1％FS的綜合精度，具有長期抗疲勞、溫域?qū)?、耐沖擊、可靠性高的優點，即使在最嚴酷的條件下也能進行準確的測量， 適用于各種氣體、液體的壓力測量。該產品一舉打破了金屬濺射薄膜壓力傳感被國外廠家壟斷的局面，部分參數優于國外同類產品，完全可以替代國外進口產品。 它采用堅固的全焊接不銹鋼外殼，具有IP67防護等級，防濕防潮。具有多種輸出形式、壓力接頭和電氣接頭選型，滿足廣泛的應用需求。

QTQ301 精度等級0.2%FS

QTQ302 精度等級0.5%FS

QTQ303 精度等級1%FS

產品特性：

*濺射薄膜力敏芯片確保長期穩定性優于 ±0.1%FS/ 年

*先進的抗干擾、防浪涌電路保護及高絕緣耐壓薄膜材料；

*不充油，全不銹鋼結構，穩定性高，無泄漏隱患；

*雙金絲引線工藝，引線牢固可靠；

*壓力選擇范圍寬，從0.5MPa～250MPa可選；

*響應速度快，響應時間小于1ms；

*0.2%、0.5%、1% 滿量程精度可選

*輸出可選擇電流輸出、電壓輸出和成比例輸出

*遲滯小、重復性好； n外形緊湊，為設計人員提供的靈活性 n低成本，可用于大批量OEM裝置；

*可識別，敏感芯片ID號；

*IP65、IP67高防護等級。

產品應用范圍：

船舶、交通、化工、機器人、

醫藥、食品衛生、供水、液壓制冷、工業自動化控制

產能優勢：

芯片產能：具備年產600萬顆芯體的產能優勢，徹底打破了該芯體國外壟斷的格局。

封裝產能：年產200萬只壓力傳感器的封裝線。

選購指南

型號	量程	類型	壓力接口	輸出	電氣接口	選項
QTQ301 精度0.2%FS	255 2.5 MPa	G表壓	A1 G1/4 外螺紋	B 4-20mA	01 M12X1p
	046 4 MPa	A絕壓	W2 M12x1.5 外螺紋	E 4.5-5VDC	02 直接出線
QTQ302 精度0.5%%FS	046 5 MPa		W3 G1/8 A外螺紋	F 0-5VDC	03 Packard接頭
	066 6 MPa		W4 G1/4-19PT	G 0-10VDC	04 赫斯曼連接器
QTQ303 精度1%%FS	106 10 MPa		W5 M12x1.5 金屬墊片	H 0.3-3VDC	05 AMP連接器
	166 16 MPa		W6 G1/2 A-27/AF	I 數字信號	07 JS.T 連接
	256 25 MPa		W7 M14X1.5 外螺紋	A 電壓輸出	09 德馳DT04-4P
	406 40 MPa		N1 M8X1.25 內螺紋	C CAN	10 德馳DT04-3P
	606 30MPa		A2 NPT1/4	D mV
	706 40 MPa		A3 M20×1.5
	107 50 MPa
	127 60 MPa
	147 70 MPa
	167 100 MPa

服務說明

極速發貨，采購無憂：

國內廠家，從芯片到封裝，一體化完成。生產工藝擁有自主知識產權，供貨有保障，款到即發貨。不懼貿易戰，避免限購風險。

量身定制：

您若對產品有特別要求，可以聯系我們的銷售工程師，公司研發團隊將根據您的需求，專業定制。啟泰傳感竭誠為您服務。

品質保證 ：

擁有國內能量產的先進金屬濺射薄膜壓力傳感芯片的生產線，100級凈化車間，全自動綁定機，遵從 ISO90001質量管理體系，確保產品的品質和一致性。公司深諳質量在產品應用中的重要性，為此我們一直千方百計地提高產品質量。在過去兩年中，QTQ000系列傳感器故障率低于 0.1%。對于工程師而言，最糟糕的事情莫過于因?yàn)橘|(zhì)量問題而停工。啟泰高度重視這一問題，并不懈努力確保客戶不再為質量問題而煩惱。

堅固耐用 ：

QTQ000系列壓力傳感器采用了全不銹鋼緊湊型焊接設計，能夠在惡劣工況下有效保護傳感器。電氣接頭防護等級達到 IP65IP67，并具有堅固的內部結構設計，保證了傳感器能夠在高振動環境下正常工作。

選型說明：

索取詳細選型資料或有選型方面的疑惑及其他特殊要求，請咨詢我們的銷售工程師，啟泰專業的科研團隊將為您量身制定解決方案。

戰略伙伴：

三一重工股份有限公司、廣州市水務投資集團、廣東粵海水務股份有限公司、徐州工程機械集團有限公司、廣西柳工集團有限公司、恒天九五、中國中車、中國電子集團、中國兵器集團、長沙市佳儀科技有限公司…
