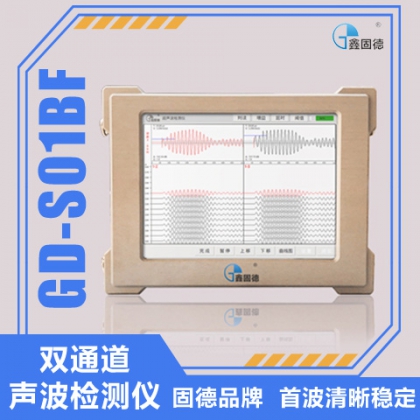

GD-S01-BF系列超聲波檢測儀不僅設有低功耗嵌入式平臺和新型全觸摸高亮真彩液晶顯示屏，16位20M AD采樣，具有性噪比高，首波清晰，功能強大，適用范圍廣，體積小、重量輕等性能特點。應用于巖土、混凝土、土層等材料力學檢測，包括結構內部缺陷和裂縫檢測、勻質性檢測等。





應用領域 ——————————————————————

l 基樁超聲波透射法完整性檢測

l 混凝土裂縫檢測

l 混凝土超聲回彈綜合法強度檢測

l 地質勘探巖體縱波波速測試

l 隧道巖體松動圈檢測

l 非金屬材料動彈性力學參數測試



 行業標準 ——————————————————————

l 《超聲回彈綜合法檢測混凝土強度技術規程》CECS02:2005

l 《超聲法檢測混凝土缺陷技術規程》CECS21：2000

l 《建筑基樁檢測技術規范》GB50011-2010

l 《建筑基樁檢測技術規范》JGJ 106-2014

l 《公路工程基樁動測技術規程》JTG/TF81-01-2004

l 《工程基樁檢測技術規程》TB10218-2008

l 《巖土規程勘察規范》GB50021-2009

l 《水利水電工程物探規程》SL326-2005



儀器特點 ——————————————————————

l 采用一體機結構、人體工學設計，高效性極強；

l 靈敏度高，波形穩定，首波干凈清晰；

l 一機多用，功能強大。系統具有多通道選擇工作功能，支持18剖面。適配于一發雙收換能器、自發自收換能器、縱波平面換能器、橫波平面換能器等多種工作模式，同時具備傳統的超聲波測試功能與聲波CT測試功能，能夠直觀定量反映檢測對象內部的缺陷位置及尺寸；

l 大跨孔?；炷两Y(jié)構中測距可達到10米左右，振動模式單一，信號質量好，首波清晰、無雜波干擾。提高了在樁基或大體積混凝土聲波法檢測中可測試距離，同時也提高了對有缺陷混凝土的微弱信號的識別能力；

l 儀器主機采用高抗沖擊工程防爆防潮防腐蝕機箱。重量僅2.1kg，輕便易攜。







軟件特點 ——————————————————————

l 業界樹型結構文件管理，分析管理更加方便；

l 專有嵌入式低功耗平臺，可連續工作超過12小時；

l 實時顯示當前測點波形、區域坐標軸；

l 實時讀取測點、波速、波幅曲線、分析結果一目了然；

l 實時一鍵調整增益、延時等數據；

l 連續自動提升，多通道自動循測，可滿足任意剖面自由組合。

l 專有智能判讀算法，聲時判讀誤差小于0.5%；

l 操作界面簡單友好，步驟更優化，操作更簡單，檢測更高效。



產品參數 ——————————————————————

型號	GD-S01BF	工作溫度	-20℃～+55℃
主控形式	低功耗嵌入式工業計算機	發射電壓	500/1000V可選
操作系統	LINUX	發射脈寬	2～100μs連續可調
操作方式	全觸摸屏+光電旋鈕	動態范圍	≥100dB
存儲容量	8G	聲時準確度	≤0.1%
數據傳輸	USB2.0	聲幅準確度	≤3%
計數方式	自動計數+手動計數	頻帶寬度	1kHz～500kHz
掃描速度	≥10次循環/秒	接收靈敏度	≤10μv
采樣間隔	0.1μs～200μs	道間串?dāng)_	≤1/400
記錄長度	0.25～2K	電源	12VDC
A/D轉換	16位	連續工作時間	≥12h
重量	2.1kg	體積	213×171×53mm
