德國VEGA威格

測量原理

雷達電波

監測物理量

水位液位物位

量程

0.4 ~ 40m

精度

≤±1cm

分辨率

4mm

供電

7~28V DC

輸出

RS485

測量時間

300 ~ 20000ms

防護等級

IP68

測量間隔

0~30000s

工作溫度

負40 ~60 ℃

尺寸

100×100×40（mm）

外殼材料

前蓋賽鋼，后蓋鋁合金

可售賣地

全國

材質

316L不銹鋼

　　在進行雷達液位計購買造型時，要根據哪些因素去進行選擇是非常關鍵的。雷達液位計的產品使用目的是可以得到在被測料面的一個反射波，但是同時又不存在其他干擾的影響或者是干擾波小的，根據其目的，可以得出兩個方面的結論：一是電磁波傳輸?shù)耐緩街?，環境所造成的影響；二是被測料面的狀態對反射信號的影響。

雷達水位計優勢及應用



　　1、雷達液位計可以測量液體、固體介質比如 漿料、原煤、粉煤、揮發性液體等；



　　2、可以在真空中測量可以測量所有介質常數>1.2的介質，測量范圍可達70m；



　　3、供電和輸出信號通過一根兩芯線纜（回路電路）,采用4…20mA輸出或數字型信號輸出；



　　4、非接觸式測量安裝方便采用極其穩定的材料牢固耐用，可靠分辨率可達1mm；



　　5、不受噪音、蒸汽、粉塵、真空等工況影響；



　　6、不受介質密度和溫度的變化，過程壓力可達400bar,介質溫度可達-200℃至800℃；

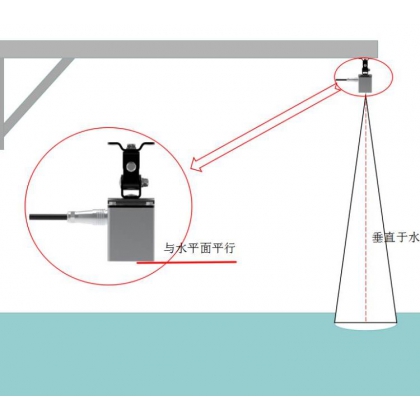

　　7、安裝方式有多種可以選擇：頂部安裝、側面安裝、旁通管安裝、導波管安裝；



　　8、調試可多種方式選擇：采用編程模塊調試（相當于一個分析處理儀表）、SOFT軟件調試、HART手持編程器調試，調試起來方便快捷 。

在日常維護中，可以用PC機遠程觀察反射波曲線圖，對于后來可能新產生的干擾波，可以利用液位計有識別虛假波的功能，除去這些干擾反射波的影響，保證準確測量。

雷達液位計注意事項



　　1.測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐底為凹型或錐形，當物位低于此點時無法進行測量。



　　2.若介質為低介電常數當其處于低液位時，罐底可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。



　　3.理論上測量達到天線的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的至少100mm。



　　4.對于過溢保護，可定義一段安全距離附加在盲區上。



　　5.小測量范圍與天線有關 。
