一、 主要技術指標

1.1機身

1.1.1、 機身精度補正：21項精度補正

1.1.2、 XYZ測量行程：300*200*200mm

1.1.3、 外形尺寸L*W*H ：1350*800*1700mm

1.1.4、 主機重量：280Kg

1.1.5、 機臺最大承重：30KG

1.1.6、 操作方式：鍵盤、鼠標、控制盒

1.1.7、 最大空間運動速度：465mm/s

1.1.8、 最大加速度：870mm/s²

1.1.9、 XY軸測量精度：2.0+L/200μm

1.1.10、重復精度：2μm

1.1.11、機臺：00級花崗巖

1.1.12、Z軸立柱：00級花崗巖

1.1.13、三軸滾珠絲桿：研磨級

1.1.14、三軸導軌：研磨級

1.2、電控系統

1.2.1、 保護：過載漏電保護、急停開關

1.2.2、 接線方式：集成總線

1.2.3、 計算系統：G5905； 內存4G；硬盤256； 23.8高清顯示器

1.3鏡頭

1.3.1、 鏡頭：步進自動變倍遠心外鏡頭,物鏡倍率0.7-4.5X

1.3.2、 自動變倍定位：1μm環形玻璃光柵

1.3.3、 自動對焦：曲線指示

1.3.4、 光學放大倍率：30-130倍

1.3.5、 相機：130萬數字工業高清千兆網絡相機

1.4、光源系統

1.4.1、 上光源：5環8區LED冷光源各段獨立程控，256級亮度可調表面光

1.4.2、 下光源：256級亮度可調準直平行光

1.4.3、 同軸光：256級亮度可調三角折射同軸光

1.5、控制傳動系統

1.5.1、 電機：閉環伺服電機

1.5.2、 光柵尺：0.01μm絕對式光柵尺

1.5.3、 控制板：AR3網絡板千兆傳輸，網絡接口主板Z軸帶剎車系統

1.6、軟件系統

1.6.1、 自動測量：點、線、圓、圓弧、橢圓、鍵槽、

1.6.2、 自動測量：自動線，自動圓、多段自動圓、自動圓弧，自動多段橢圓

1.6.3、 自動識別測量：自動線識別、自動圓識別、自動圓弧識別、點選圓。

1.6.4、 框選測量： 框選線、圓、圓弧、橢圓

1.6.5、 自動擬合構造：點、線、圓

1.6.6、 標注功能： ：距離、半徑、直徑、坐標點、文字說明及編輯。

1.6.7、 坐標系：多坐標切換

1.6.8、 倍率校正：自動

1.6.9、 文件輸入格式：DXF

1.6.10、報告輸出：Word、Excel、PDF、DXF、IGES

1.6.11、質量分析報告：SPC

1.6.12、特殊功能： 邊界跟蹤掃描

1.7、保修：12個月

1.8、售后：接到用戶報修后立即電話溝通指導解決，如電話解決不了，兩小時內給出解決方案，并在二十四小時內到達客戶現場解決出現的問題。(國家法定休息日除外)

二、 環境條件

2.1、 房間溫度：20±2°C

2.1.1、溫度梯度(時間)：value="1" unitname="C" w:st="on">1°C /h

2.1.2、溫度梯度(時間)：value="2" unitname="C" w:st="on">2°C /24h

2.1.3、溫度梯度(空間)：value="1" unitname="C" w:st="on">1°C /m

2.2、空氣相對溫度：40-70％

2.3、電壓： 220V ± 10%

2.4、頻率：50Hz

2.5、震動：15Hz以下＜0.001g

2.6、耗電量：1000VA

2.7、接地電阻：小于4歐姆

三、 軟件特點

 1、基本功能：

●笛卡爾坐標/極坐標轉換     ●絕對/相對/工作坐標轉換

●公/英制轉換               ●度/度分秒轉換

●點/點群　                 ●兩點/多點求線

●三點/多點求圓及弧　●Bspline線

●兩點間的距離　     ●兩線間的平均距離

●點線間的距離　     ●兩圓心距離

●圓線距離　         ●兩線間的夾角及交點

2、特殊功能

2.1、 全電腦程式控制光源。上光源為四相燈，下光源為直光源，增加機器適應性能；并具有光度指示功能，指導用戶，減少人為帶來的不確定因素。

2.2、 量測工件無需調節擺正，軟件提供座標平移、旋轉、擺正。

2.3、 標注功能可讓用戶直接在影像及幾何區標注/移動尺寸。

2.4、 幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。

2.5、 可調節CCD參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。

2.6、 利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。

2.7、 量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。

2.8、 測量數據化輸出，轉成WORd (.doc) 、EXCEL (.xls)。

2.9、 操作方便的自學習教導式編程軟件，程序可重復執行

2.10、SPC功能，直接輸出管制圖，轉成EXCEL

2.11、機械圖形直接輸出.dxf格式，與AutoCAD、Pro/e等其它軟件無縫聯接。

2.12、程式可直接輸入.DXF文件，在影像測量區實現工件實物放大影像與標準設計圖作直觀的測量比對。

2.13、提供平面內直線度、圓度、角度分析，進行有效之品質檢驗

2.14、機臺精度補償，提高量測精度。

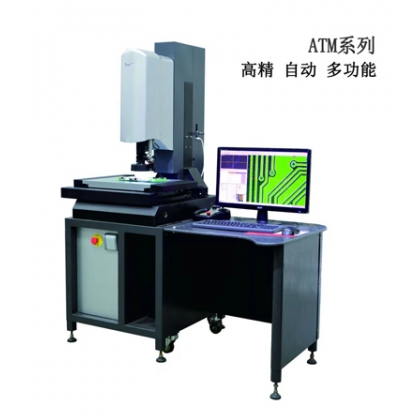

2.15、ATM-3020L型全自動影像測量?jī)x的軟件具學習功能，用戶只須以手動方式將工件測量一次，整個測量過程便會記錄下來，作為以后重復自動測量之用。用戶不需編寫任何程式，操作過程絕對簡單容易.

2.16、重新測量功能：該功能可對已測量過的元素，重新改變測量方法,燈光,倍率等，然后會刷新測量數據，并且與其相關的元素?cái)?shù)據也會刷新(如：兩線構造距離，如果其中一條線重新測量了，那么距離元素?cái)?shù)據也會重新刷新)。

2.17、修改編輯及查看尋邊狀況：軟件可以修改編輯任何測量元素的尋邊范圍，光源亮度,倍率等。還可以查看之前測量的某個元素的尋邊狀況(包括尋邊的位置,所用的光源亮度,倍率及所采的原始點等)，以便用戶掌控測量的全過程的狀況.
