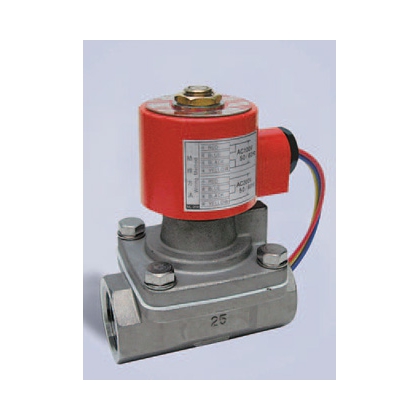

| DP-100(電磁弁) ?ボディステンレス製(SCS14A) ?耐久性および耐スケール性従來比３倍 ?水平?垂直取付自由(コイル上向きに対して90°以內) ?ガスケットは気密性を重視したPTFEを採用 ?コイルは10A～25A用(赤)と32A～50A用(黒)の２種類になります。 |
 |
| 特徴 | ＡＣ?通電時開形 | |
| 種類 | 電磁弁 | |
| タイプ | ＤＰタイプ（パイロット型） | |
| 形式 | ピストン式 | |
| 仕 様 |
流體 | 蒸気 , 空気 , 冷溫水 , 油（20cSt以下） , 窒素ガス?アルゴンガス?炭酸ガス（乾燥狀態） |
| 適用圧力 | ０～１．０MPa(真空使用不可) | |
| 最低作動圧力 | 0MPa（コイルが橫向きの場合は差圧0.03MPa以上必要) | |
| 最高溫度 | 180℃（凍結不可） | |
| 周?chē)鞙囟?/td> | 50℃以下（凍結不可） | |
| 定格電圧 | AC100／200V結線方法選択形?50／60Hz共用 | |
| 弁座漏れ量 | 50mL／min（標準狀態）（空気圧0.6MPa時） | |
| 保護構造?保護等級 | 耐じん?防まつ型、IP64 | |
| 接続 | JIS Rc | |
| 材 質 |
弁箱 | SCS14A |
| 弁體 | SCS14A | |
| ディスク | PTFE（ふっ素樹脂） | |
| ガスケット | PTFE（ふっ素樹脂） | |
▲このページのトップへ
| 呼び徑 | L(mm) | H(mm) | 質量 | 価格(円) | Cv値 |
| 10A(3/8) | 70 | 127 | 1.4 | 44,600 | 3.0 |
| 15A(1/2) | 70 | 127 | 1.4 | 47,200 | 4.5 |
| 20A(3/4) | 80 | 131 | 1.5 | 50,000 | 7.5 |
| 25A(1) | 95 | 135 | 1.9 | 58,300 | 12.0 |
| 32A(1 1/4) | 110 | 172 | 3.1 | 90,400 | 17.7 |
| 40A(1 1/2) | 120 | 178 | 4.0 | 107,000 | 25.0 |
| 50A(2) | 140 | 187 | 5.6 | 129,000 | 33.6 |
