位：所說的“二位閥”是指換向閥的閥芯有2個不同的工作位置，最簡單的就是二位，電磁閥的通斷電就導致閥芯有2個狀態。閥芯有幾種位置就有“幾位”。

通：“二通閥”、“四通閥”是指換向閥的閥體上有2個、4個各不相通的接口，不同油道/氣路通過閥芯移位時閥口的開關來切換。

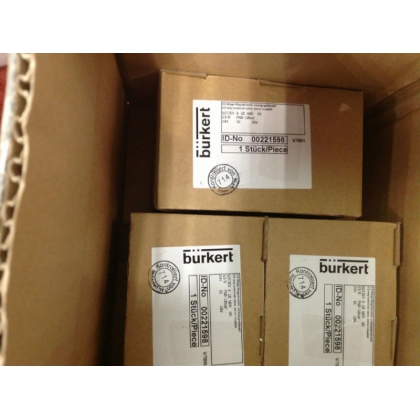

 德國寶德221598黃銅螺紋電磁閥

在圖符上代表閥體的正方形（內有箭頭或T線的正方形）有幾個就是幾位。而后面的“幾通”，是代表在其中的一個正方形上有幾個點（和箭頭線還有T線相交的點），就是幾通。

(1) 電磁閥圖解中用方框表示閥的工作位置，有幾個方框就表示有幾“位”；

(2) 電磁閥圖解中方框內的箭頭表示油路處于接通狀態，但箭頭方向不一定表示液流的實際方向；

(3) 電磁閥圖解中方框內符號“┻”或“┳”表示該通路不通；

(4) 電磁閥圖解中方框外部連接的接口數有幾個，就表示幾“通”；

(5)電磁閥圖解中，一般閥與系統供油路或氣連接的進油口/進氣口用字母p表示；閥與系統回油路/氣路連通的回油/回氣口用t(有時用o)表示；而閥與執行元件連接的油口/氣口用a、b等表示。有時在圖形符號上用l表示泄漏油口；

(6)換向閥都有兩個或兩個以上的工作位置，其中一個為常態位，即閥芯未受到操縱力時所處的位置。圖形符號中的中位是三位閥的常態位。利用彈簧復位的二位閥則以靠近彈簧的方框內的通路狀態為其常態位。繪制系統圖時，油路/氣路一般應連接在換向閥的常態位上。
