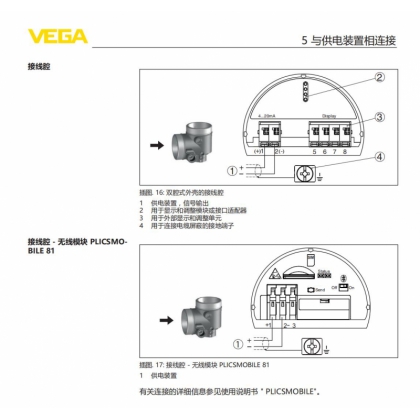

插圖. 16: 雙腔式外殼的接線腔
1 供電裝置，信號輸出
2 用于顯示和調整模塊或接口適配器
3 用于外部顯示和調整單元
4 用于連接電纜屏蔽的接地端子
1
SIM
Status
Send Off On
1 2 3 + -
插圖. 17: 接線腔 - 無線模塊 PLICSMOBILE 81
1 供電裝置
有關連接的詳細信息參見使用說明書 " PLICSMOBILE"。
5.5 防爆 (d-ia) 型雙腔式外殼的接線圖
3 1
2
5 6 7 8 1 2 ( +) (-)
4...20mA
插圖. 18: 防爆 (d-ia) 型雙腔式外殼的電子部件腔
1 與接線腔的內部連接
2 用于顯示和調整模塊或接口適配器
3 與用于外部顯示和調整單元 (選購件) 的插接器之間的內部聯系
接線腔
接線腔 - 無線模塊 PLICSMO BILE 81
電子部件腔
41824-ZH-211027
24
5 與供電裝置相連接
VEGAFLEX 81 • 兩線制 4 … 20 mA/HART
提示:
使用一臺防爆 (d-ia) 型儀表時無法進行 HART 多點運行。
4...20mA
+ 1 2 ( ) (-) 2
1
插圖. 19: 防爆 (d ia) 型雙腔式外殼的接線腔
1 供電裝置，信號輸出
2 用于連接電纜屏蔽的接地端子
5.6 帶 VEGADIS 適配器的雙腔式殼體
3
4
1
2
插圖. 20: 目檢帶有與外部顯示和調整單元相連接的 VEGADIS-Adapter 的電子部件腔
1 VEGADIS 連接器
2 內部插接連接
3 M12 x 1 插接器
3 4
1 2
插圖. 21: 察看 M12 x 1-接插器
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
接線腔
電子部件腔
插接器的占用情況
41824-ZH-211027
25
5 與供電裝置相連接
VEGAFLEX 81 • 兩線制 4 … 20 mA/HART
觸銷 傳感器中的連接電線的
顏色
電子插件端子
Pin 1 褐色 5
Pin 2 白色 6
Pin 3 藍色 7
Pin 4 黑色 8
5.7 接線圖 - IP66/IP68 型，1 bar
1
2
插圖. 22: 固定連接的連接電纜的芯線分布
1 褐色（+）和藍色（-），用于連接供電裝置或分析處理系統
2 屏蔽
5.8 附加電子部件
為能提供第二個測量值，您可以使用附加電子部件 " 額外的電流輸出"。
兩個電流輸出都是無源的，必須給它們供電。
+ 1 2 ( ) (-)
I
4...20mA
I I
4...20mA
7 8 ( +) (-)
3
1 2
插圖. 23: 雙腔式外殼的接線腔，附加電子部件 " 額外的電流輸出"
1 第一個電流輸出 (I) - 傳感器的供電和信號輸出 (HART)
2 額外的電流輸出 (II) - 供電和信號輸出 (不帶 HART)
3 用于連接電纜屏蔽的接地端子
5.9 啟動階段
將儀表接通電源后，儀表首先會進行一次自測：
• 電子部件內部檢驗
• 在顯示器上或電腦上顯示狀態信息 " F 105 記錄測量值"
• 輸出信號短暫跳到設定的故障電流上
隨后通過信號線路發送當前測量值。在該值中已經考慮了已經完成的設置，如
出廠調整。
連接電纜的芯線分布
附加電子部件 - 額外的電流輸出
41824-ZH
