目前我們國家對材料測試越來越重視，很多單位及科研院校對產品甄別出現很大問題，但是真正測試材料需要選擇一款精準可靠的測試產品，這樣對自己的測試成果及研究會帶來很大的作用,對我們的生產帶來極大的指導性作用。

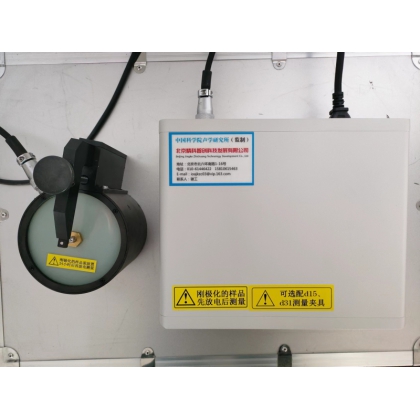

ZJ-3型壓電測試儀（靜壓電系數d33測量儀），PVDF壓電薄膜測試儀
關鍵詞:壓電,陶瓷材料,高分子,d33/d15
一、產品介紹：
ZJ-3型壓電測試儀（靜壓電系數d33測量儀）是為測量壓電材料的d33常數而設計的專用儀器，它可用來測量具有大壓電常數的壓電陶瓷，小壓電常數的壓電單晶及壓電高分子材料。此外，也可測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數，儀器測量范圍寬，分辨率細，可靠性高，操作簡單，對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，測量結果和極性在三位半數字面板表上直接顯示。ZJ-3型增加了對被測元件的放電保護、放電提示以及被測波形輸出等功能，使得儀器在測量未放電（尤其是較大尺寸）的壓電元件時具備了高電壓放電提示及保護功能，本儀器是從事壓電材料及壓電元件生產、應用與研究部門的儀器。
二、主要應用領域：無損檢測超聲檢測，醫療超聲檢測，航空航天，石油天然器，汽車物聯網，海軍，工業，消費者程序等。
三、參考標準:
GB3389.4-82《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》
GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》
GB000?Tj1.1/T3389.4-1982《壓電陶瓷材料性能測試方法 柱體縱向長度伸縮振動模式》
GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》
GB/T3389.8-1986《壓電陶瓷材料性能測試方法 熱釋電系數的測試》
四、產品主要功能：
﹡測量塊體壓電材料的d33常數
﹡測量具有大壓電常數的壓電陶瓷
﹡測量小壓電常數的壓電單晶及壓電高分子材料
﹡測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數
﹡測量薄膜材料即PVDF等薄膜材料d33常數
五、主要技術指標
d33測量范圍：
★ ×1擋：10到2000pC/N，20 至4000pC/N，可以升級到10000PC/N.
★×0.1擋： 1到200pC/N，2 至400pC/N。
★可以配套PZT-JH10/4/8/12型壓電極化裝置使用
★可以配套ZJ-D33-YP15壓電壓片機使用
誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；
★計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）
±5%±1個數字，當d33在10到200pC/N；
×0.1擋：±2%±1個數字，(當d33在10到200pC/N)
±5%±1個數字，當d33在10到20pC/N。
分辨率： ×1擋：1 pC/N；×0.1擋：0.1 pC/N。
尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。
重量：施力裝置：約4公斤；
儀器本體：2公斤。
電源：220伏，50赫，20瓦。
★補充參數:
|
頻帶寬度 |
DC～7MHz |
|
Y偏轉系數 |
10mV/div～5V/div, 分9檔 |
|
X偏轉系數 |
0.2μS/div～0.1S/div, 分18檔 |
|
X擴展 |
×2 |
|
觸發源 |
內、外、電視場 |
|
同步方式 |
自動、觸發 |
|
有效顯示面 |
6div×10div(1div=0.6cm) |
|
使用電源 |
AC 220V/50Hz |
|
外形尺寸 |
240B×100H×300Dmm |
|
重量 |
3kg |
|
|
|
|
|
|
