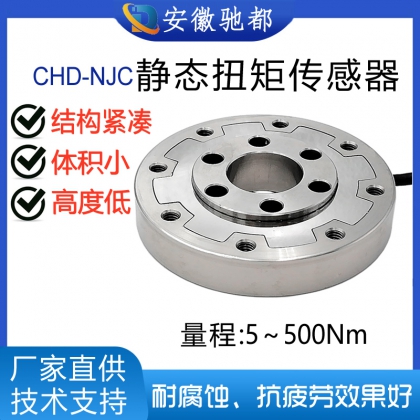

CHD-NJC靜態扭矩傳感器，采用圓盤形扁平結構，不銹鋼材質，結構緊湊、體積小、高度低，適用于安裝控件受局限的工況。
具有耐腐蝕、抗疲勞效果好、響應頻率快等特點，適用于采集頻率要求高的測試環境。
廣泛應用于法蘭連接、圓盤類連接、穿軸連接、紡織設備、鉆機等工業自動化設備對非連續性旋轉的扭矩力值的測量。
技術參數:
|
型號 |
CHD-NJC |
|
量程 |
5～500Nm |
|
機械特性 |
|
|
材質 |
合金鋼/不銹鋼/鋁合金 |
|
防護等級 |
IP66 |
|
安全過載 |
120%F.S |
|
電氣特性 |
|
|
輸入阻抗 |
370±20Ω/720±20Ω |
|
輸出阻抗 |
352±2Ω/702±2Ω |
|
工作電壓（推薦） |
10V DC |
|
絕緣阻抗 |
≥5000（50VDC）MΩ |
|
接線方式 |
紅線:E+；黑線:E-；綠線:S+；白線:S-；黃線:屏蔽 |
|
電纜長度 |
3500mm |
|
精度等級 |
|
|
靈敏度 |
1.0～2.0(±0.005)mV/V |
|
非線性 |
±0.30%F.S |
|
滯后性 |
±0.03%F.S |
|
不重復性 |
±0.30%F.S |
|
蠕變 |
±0.10%F.S/30min |
|
溫度特性 |
|
|
溫度零點漂移 |
±0.05%F.S/30min |
|
儲存環境 |
-25℃～+70℃ |
|
使用環境 |
-20℃～+60℃，20%～80%RH |
外形尺寸及安裝孔可按要求定制。也可根據使用要求同時進行扭矩力及拉（壓）力的測量，需在訂貨時溝通確定。
|
|
|
|
|
|
|
