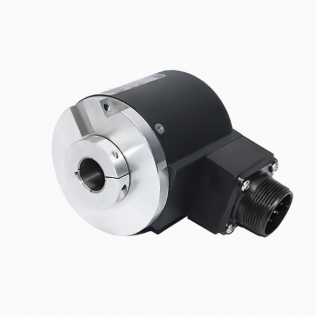

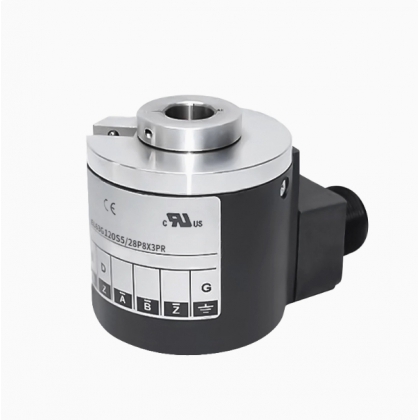

意爾創EL63P2000S5/28P15X3PR是一款由意大利Eltra公司生產的光電編碼器12。以下是關于這款編碼器的詳細信息：

工作原理

通過光電碼盤和光電讀取器件，將旋轉位移轉換成數字脈沖信號，用于檢測旋轉的角度、速度和方向13。

機械特性

• 孔徑：Φ6 /Φ 8/Φ9.52/Φ10mm

• 防護等級：IP40標準，可選IP55

• 轉速：3000RPM（標準），6000 RPM（采用“S”防護等級）

• 材料：軸材料為不銹鋼AISI 303，主體和外殼材料為鋁AA 20114

電氣特性

• 分辨率：2000線/轉

• 信號輸出：提供正弦波、方波（TTL、HTL）、集電極開路（PNP、NPN）、推拉式等多種形式15。

• 工作電壓：5-28V5

環境適應性

• 工作溫度：0～60°C

• 儲存溫度：-25～70°C3

應用領域

• 數控機床

• 紡織機械

• 冶金機械

• 印刷機械

• 塑料機械

• 電梯

• 電機

• 航空

• 儀器儀表工業自動化等行業4

注意事項

• 安裝時避免對軸直接沖擊，使用柔性連接器，防止安裝不當導致的額外負荷5。

• 避免較大振動，以防產生誤脈沖5。

• 配線應在電源關閉狀態下進行，注意電源極性和信號線的正確連接，避免與高壓線并行配線5。

意爾創EL63P2000S5/28P15X3PR編碼器憑借其高精度、高可靠性和廣泛的適應性，在工業自動化和機械設備中發揮著重要作用。
