用于鋰電池測試的儀器設備

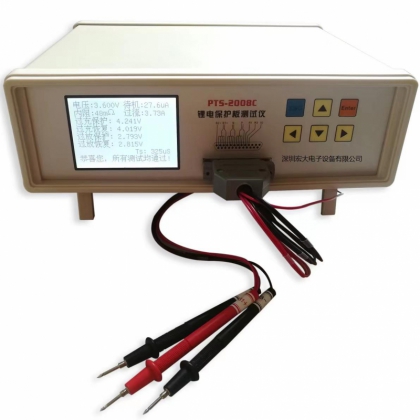

PTS-2008C鋰電池保護板測試儀是由深圳市宏大電子設備有限公司開發的專用檢測設備，主要用于鋰電池保護板的安全性能及功能參數評估，支持保護板靜態耗電測試、內阻測試等核心功能，廣泛應用于鋰電池生產制造、質量檢測等領域 [1] [3]。

該設備支持1-2節鋰電池保護板檢測，具備快速測試（1秒判斷保護板功能）和高精度測試（5-10秒獲取完整參數）兩種模式，電壓測量精度達±1mV。其核心功能包括過充/過放保護測試、內阻測量（1-200mΩ±1mR）、靜態功耗檢測（1-100μA±0.1μA）等10余項指標，兼容帶DS2502通訊碼片的電池測試需求 [1-2]。

儀器采用大屏幕LCD中文顯示界面與自動化測試流程，配備D形25孔標準接口及4線制連接設計以減少誤差，內置ID/熱敏電阻端子。物理尺寸為300×300×100mm，重約4kg，電源適配220V±10% 50Hz，適用于0-40℃環境。

• 中文名

• PTS-2008C鋰電池保護板測試儀

• 用    途

• 保護板靜態耗電測試、保護板內阻測試等

• 產品類型

• 測試儀

• 特    點

• 自動測試，無需按鍵啟動，減低操作復雜程度

目錄

1. 1鋰電池介紹

2. 2主要功能

鋰電池介紹

播報

編輯

鋰電池是一種廣泛應用于手機，媒體播放機，便攜式DVD機等隨身數碼產品上面的電池，因?yàn)樗膬?yōu)良特性，已經慢慢取代于電池，鎳氫鎳鎘電池等，但因?yàn)殇囯姵仉娦镜奶匦?，也有一些使用上的特點，首先，鋰絕對不能過度充電，過度充電可能會導致電池爆炸，起火，膨脹等安全事故，而且可能對人身造成傷害，鋰電池也不能過度放電，一旦過度放電，鋰電池可能大大縮減使用壽命，甚至可能導致報廢，不能再恢復充電容量，鋰電池也不能大電流放電，在大電流放電情況下，鋰電池也可能嚴重發熱，甚至導致起火爆炸的惡性事幫故。

為了更好的使用鋰電池，避免鋰電池使用上安全事故以及延長鋰電池的使用壽命，所以，鋰電池保護板成了鋰電池就用上關鍵零部件，基本上一塊成品鋰電池至少要包含一塊鋰電池保護板，鋰電池電芯，保護板，外殼包裝成了鋰電池包（PACK）構成必要的三要素，很大程度上，鋰電池使用上是否安全可靠，除了電芯質量外，鋰電池保護板能否有效起到保護作用，成了絕對關鍵的因素。

長期以來，鋰電池保護板的有效檢測是一個比較困難的問題，鋰電池保護板涉及到參數很多，而且要求精度都比較高，比如過充電保護電壓要求達到±25mV，而且由于鋰電池保護板的保護一般都有延時時間，所以，測試保護板的時候，測量精度和測試時間構成很大的矛盾，為了獲得足夠的測量精度，必須要很長時間的測量時間，目前的測試儀，為了測量4個參數，居然需要10-20秒以上的時間，這對于實驗室測試還可以接受，但是對于工廠大批量出貨來講，這種測試速度幾乎是不可接受的，為了解決這個問題，我公司特地精心開發了一種多功能鋰電池保護板測試儀，特設幾種測量模式，依照不同要求，可以以不同的測試速成度來獲得不同的測試功能，快速測試最快僅需要1秒鐘（針對于延時時間比較短的保護板），為了獲得精確的測量結果，本測試儀也可以設置精確測試量模式，可以以最快的速度獲得過時間修正后的精確測量結果，電壓測量精度可以達到1mV，遠遠高于鋰電池保護IC的電壓檢測精度，本儀器連接上保護板，即可開始自動測試，無需按鍵啟動，減低操作復雜程度
