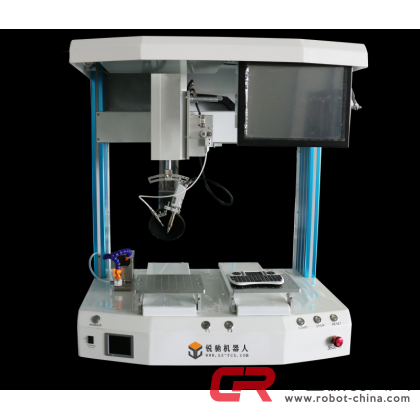

設備軸數

5軸+1送錫（用六軸控制器做的五軸運動控制系統，五個軸可同時聯動；預留一個軸，可做二次開發）

設備行程（X*Y*Z*R)mm

500*350*350*100*330°

工位數

2個

電機

步進電機：康潤

導軌

臺灣上銀

同步帶

意大利進口麥高迪

X/Y/Z運行原理

機器是用直角插補的原理來控制機器坐標，程序輸出脈沖到電機控制器，再由控制器控制電機轉動圈數，同步帶傳動，導軌控制直線滑行

運行速度(X/Y/Z/R)

X/Y/Z:600mm/s  R:180°/s

重復定位精度

±0.02mm（可微調）

程序容量

16G

設備負載

10KG

程序記錄能力

無限制

顯示方式

12″LCD顯示屏

操作方式

觸摸屏+無線遙控示教器

馬達系統

步進電機＋閉環回路控制＋運動控制卡

溫度范圍

100℃～500℃

溫控系統

標配400W高頻渦流銀絲發熱芯（選配：日本固特、西班牙JBC、德國威樂）

送錫系統

獨立驅動+步進電機

夾具高度范圍

10-160（mm）

通訊方式

預留USB和網絡端口（電路板鏈接），USB可用來外接U盤（拷貝程序）鍵盤和鼠標；由網線接到驅動器，網絡傳輸速度快，穩定性高

機身材料

鋁件和鈑金：機身中運行穩定，最高厚度可達20MM

軟件升級

支持在線和本地升級

照明裝置

搭載一枚LED燈，方便調試和產品焊接

保修時間

標準機均保修壹年

抽煙裝置

可配備抽煙裝置，綠色環保

遠程操控

可通過第三方軟件進行遠程操作

安全認證標準

均通過了CE認證

最小送錫長度

0.01mm（每個焊點可設置不同參數）

適用錫線范圍

0.3～1.6mm（可定制其他規格）

輸入電源

220V AC/50HZ

空氣壓力

0.4～0.8MPa，潔凈干燥

工作環境

0～40℃，濕度20%～95%（無凝結）

機臺尺寸

（W*D*H)750*580*850

機臺重量（KG）

110KG

l 新穎的機器外觀，主體采用特殊表面處理，美觀大方。

l 全新精益化設計，相同的外形尺寸帶來更大的有效行程。

l 基于Windows操作系統開發的用戶軟件，更符合使用者的操作習慣。

l 真正的數字化程序，修改參數直接輸入，同類錫點1次更改，插點刪點一鍵操作；

l 12吋高清觸摸屏人機界面，運行軌跡動態顯示，讓您的焊接過程更加直觀。

l 任何時候都能啟動送錫，完全滿足多樣焊錫工藝及提升機器效率。

l 自帶防撞功能，在發生意外碰撞時降低機器和產品損壞率（可選功能）。

l 具有氣動快速焊接能力，每一焊點都可選擇使用或不使用氣缸（可選功能）。

l 權限管理模式，預防操作員誤修改參數。

l 焊點類型參數靈活切換，焊點與焊點這間的運行速度可單獨設置，互不影響。

l 帶校正與Z等高功能，模具重新定位后產生的角度偏差均可校正。

l 自動計算補嘗點，角度補償與中心補償任意切換。

l 四種不同類型的陣列方式，直接縮短運行距離，提高生產效率。

l 文件名可自由新建、復制、修改、刪除且支持中/英文、數字、符號輸入。

l 循環次數任意設置，運行完畢自動警示提醒；

l 標配無線遙控示教器，編程不受連接線的限制，無限智能。

l 搭載一枚LED節能燈，手指輕輕一點即能點亮，方便調試與產品焊接。

l 外置網絡輸入接口，可終生遠程免費升級。

l 配備無煙吸收裝置，無煙焊接、綠色環保。

l 400W的大功率高頻渦流發熱芯，急速回溫，保證焊接過程中的溫度變化最小。

l 具有缺錫與堵錫自動檢測功能，直接保護焊接產品。

l 純金屬帶燈按鈕，機器狀態多方面顯示；

l 焊接可從任意點開始，亦可單獨焊接任意點，無需從頭開始焊接；
