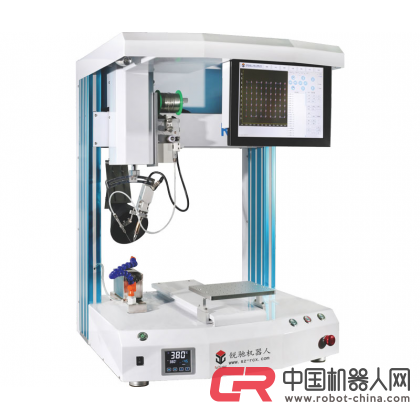

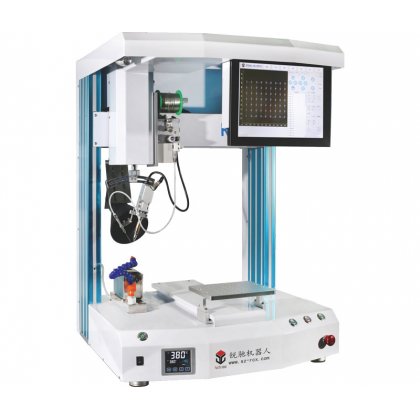

新穎的機器外觀，主體采用特殊表面處理，美觀大方。
全新精益化設計，相同的外形尺寸帶來更大的有效行程。
基于Windows操作系統開發的用戶軟件，更符合使用者的操作習慣。
真正的數字化程序，修改參數直接輸入，同類錫點1次更改，插點刪點一鍵操作；
12吋高清觸摸屏人機界面，運行軌跡動態顯示，讓您的焊接過程更加直觀。
任何時候都能啟動送錫，完全滿足多樣焊錫工藝及提升機器效率。
自帶防撞功能，在發生意外碰撞時降低機器和產品損壞率（可選功能）。
具有氣動快速焊接能力，每一焊點都可選擇使用或不使用氣缸（可選功能）。
權限管理模式，預防操作員誤修改參數。
焊點類型參數靈活切換，焊點與焊點這間的運行速度可單獨設置，互不影響。
帶校正與Z等高功能，模具重新定位后產生的角度偏差均可校正。
自動計算補嘗點，角度補償與中心補償任意切換。
四種不同類型的陣列方式，直接縮短運行距離，提高生產效率。
文件名可自由新建、復制、修改、刪除且支持中/英文、數字、符號輸入。
循環次數任意設置，運行完畢自動警示提醒；
標配無線遙控示教器，編程不受連接線的限制，無限智能。
搭載一枚LED節能燈，手指輕輕一點即能點亮，方便調試與產品焊接。
外置網絡輸入接口，可終生遠程免費升級。
配備無煙吸收裝置，無煙焊接、綠色環保。
400W的大功率高頻渦流發熱芯，急速回溫，保證焊接過程中的溫度變化最小。
具有缺錫與堵錫自動檢測功能，直接保護焊接產品。
純金屬帶燈按鈕，機器狀態多方面顯示；
焊接可從任意點開始，亦可單獨焊接任意點，無需從頭開始焊接；|
設備軸數 |
4軸+1送錫（用六軸控制器做的五軸運動控制系統，五個軸可同時聯動；預留軸，可做二次開發） |
|
設備行程（X*Y*Z*R)mm |
350*350*100*360° |
|
工位數 |
1個 |
|
電機 |
伺服電機：松下 |
|
導軌 |
臺灣上銀 |
|
X/Y/Z運行原理 |
機器是用直角插補的原理來控制機器坐標，程序輸出脈沖到電機控制器，再由控制器控制電機轉動圈數，同步帶傳動，導軌控制直線滑行 |
|
運行速度(X/Y/Z/R) |
X/Y/Z:800mm/s R:180°/s |
|
重復定位精度 |
±0.02mm（可微調） |
|
程序容量 |
16G |
|
設備負載 |
10KG |
|
程序記錄能力 |
無限制 |
|
顯示方式 |
12″LCD顯示屏 |
|
操作方式 |
觸摸屏+無線遙控示教器 |
|
馬達系統 |
伺服電機＋運動控制卡 |
|
溫度范圍 |
100℃～500℃ |
|
溫控系統 |
標配400W高頻渦流銀絲發熱芯 |
|
送錫系統 |
獨立驅動+步進電機 |
|
夾具高度范圍 |
10-160（mm） |
|
通訊方式 |
預留USB和網絡端口（電路板鏈接），USB可用來外接U盤（拷貝程序）鍵盤和鼠標；由網線接到驅動器，網絡傳輸速度快，穩定性高 |
|
機身材料 |
鋁件和鈑金：機身中運行穩定，最高厚度可達20MM |
|
軟件升級 |
支持在線和本地升級 |
|
照明裝置 |
搭載一組LED燈，方便調試和產品焊接 |
|
保修時間 |
標準機均保修貳年 |
|
抽煙裝置 |
可配備抽煙裝置，綠色環保 |
|
遠程操控 |
可通過第三方軟件進行遠程操作 |
|
安全認證標準 |
均通過了CE認證 |
|
最小送錫長度 |
0.01mm（每個焊點可設置不同參數） |
|
適用錫線范圍 |
0.3～1.6mm（可定制其他規格） |
|
輸入電源 |
220V AC/50HZ |
|
空氣壓力 |
0.4～0.8MPa，潔凈干燥 |
|
工作環境 |
0～40℃，濕度20%～95%（無凝結） |
|
機臺尺寸 |
（W*D*H)600*580*850 |
|
機臺重量（KG） |
75KG |
